Как выбрать подходящий поворотный шаровой кран из нержавеющей стали

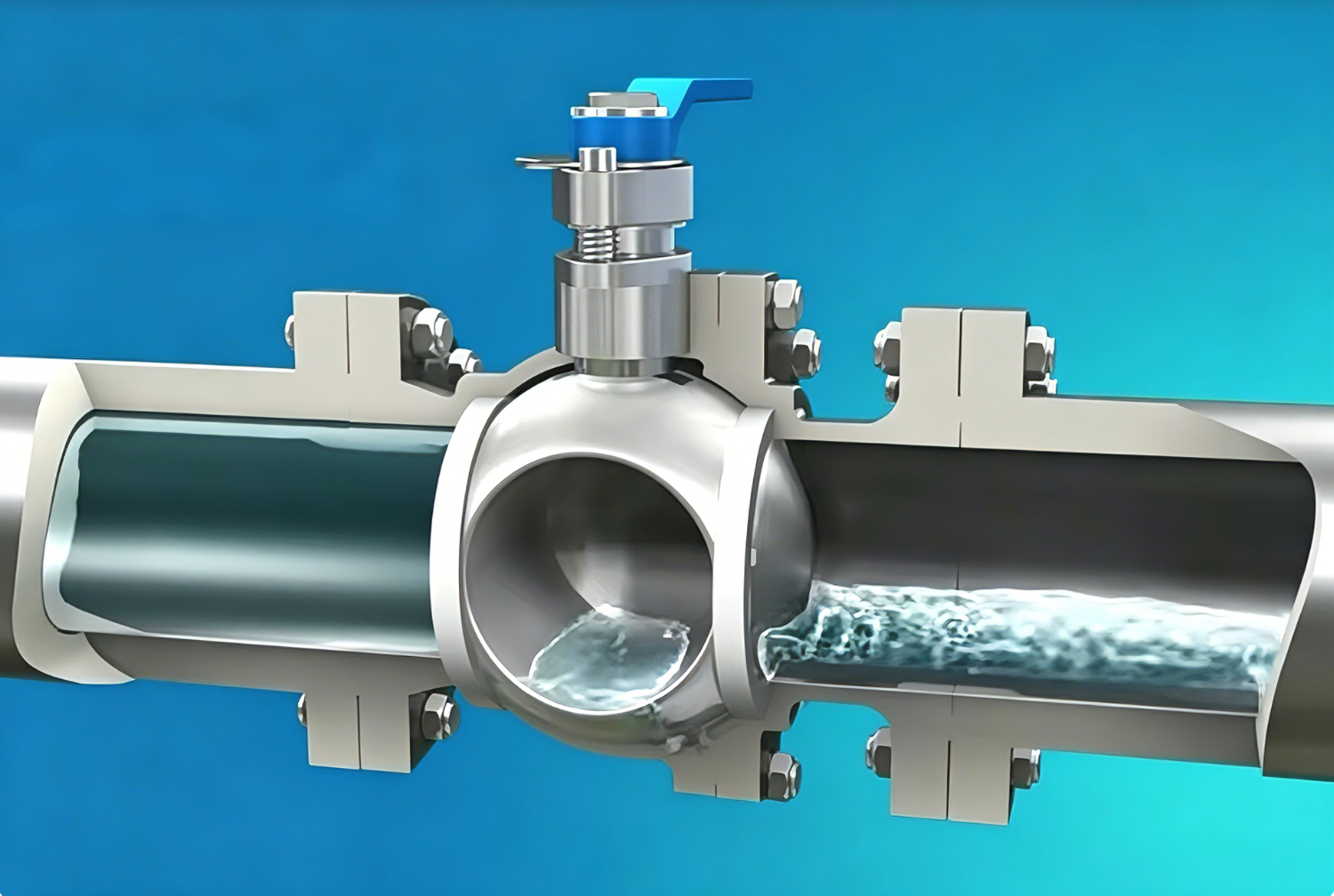

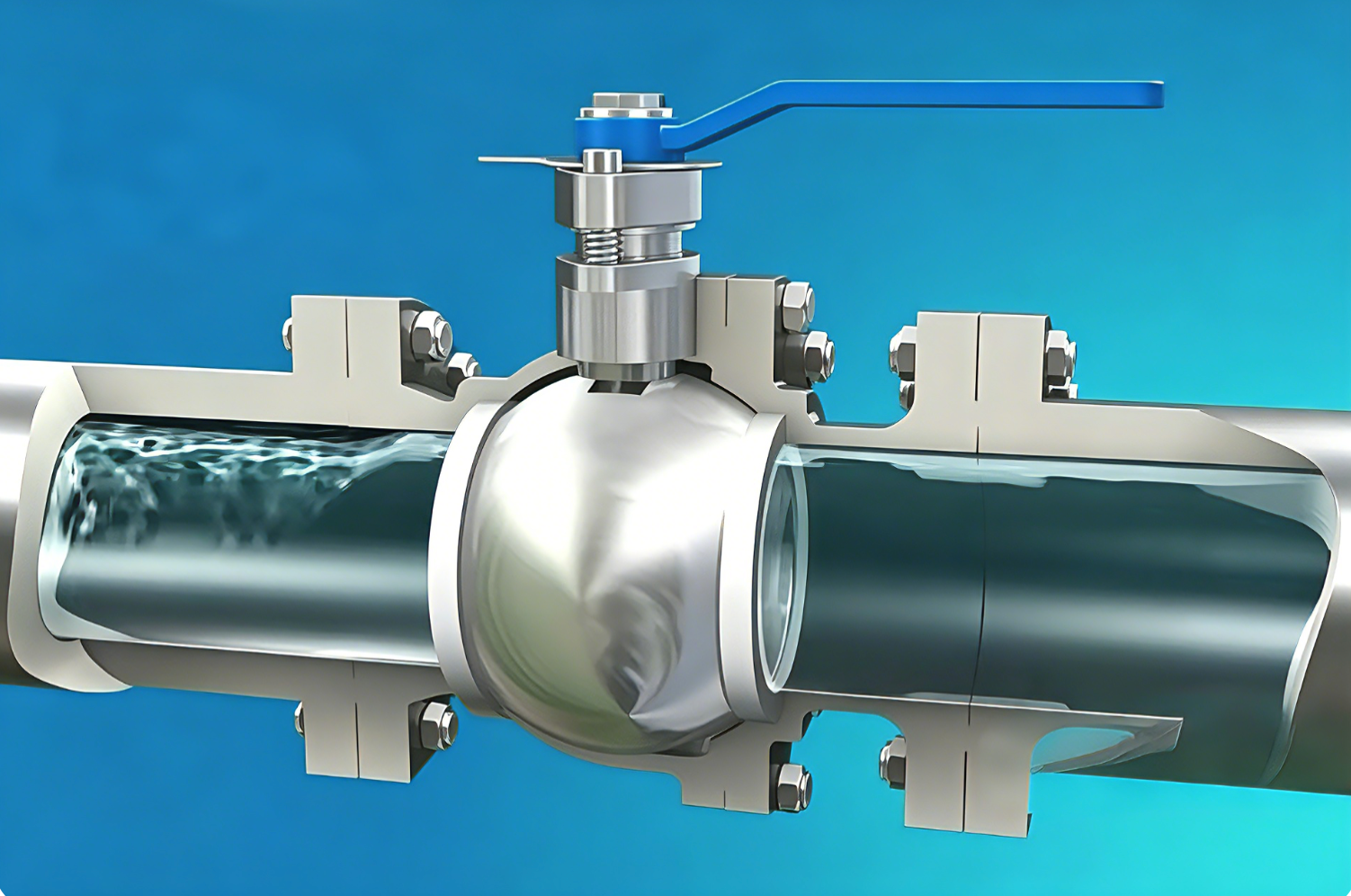

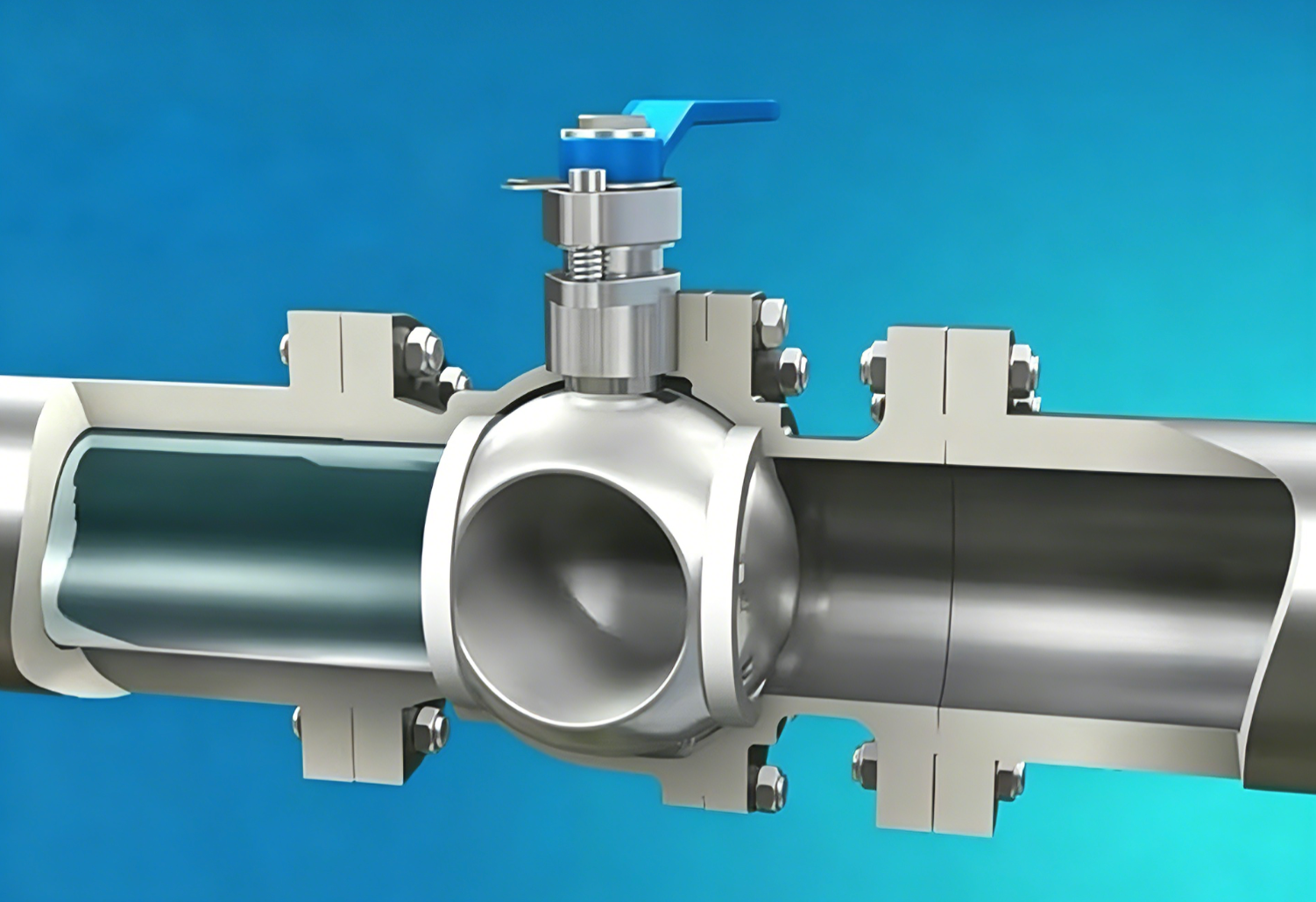

В шаровом кране с плавающим шаром используется шарик с центральным отверстием. Этот шарик не закреплен неподвижно, а слегка «плавает» внутри корпуса крана. При подаче давления со стороны входа шарик прижимается к седлу на выходе, образуя плотное уплотнение, которое препятствует прохождению жидкости.
Этот простой механизм уплотнения, усиленный давлением, делает шаровые краны с плавающим шаром очень эффективными в системах среднего давления.
Основные характеристики:
Простая конструкция с небольшим количеством внутренних деталей
Хорошая герметичность под давлением
Применимость к трубопроводам малого и среднего диаметра
Более низкая стоимость по сравнению с клапанами с осью
Простота эксплуатации (механизм поворота на четверть оборота)
Знание этих основных сведений поможет покупателю избежать выбора клапана, который будет либо чрезмерно мощным, либо недостаточно мощным для конкретной системы.
Шаг 1: Определение диапазона рабочего давления
Одним из наиболее важных факторов при выборе поплавкового шарового клапана из нержавеющей стали является рабочее давление в системе.
Поплавковый шаровой клапан использует давление в трубопроводе для прижатия шара к седлу. Это означает, что их герметичность повышается с увеличением давления, но только в пределах безопасного диапазона.
Учтите следующее:
Системы низкого давления (водоснабжение, ОВКВ): стандартные шаровые краны с плавающим шариком вполне удовлетворяют требованиям.
Системы среднего давления (промышленные трубопроводы): рекомендуется использовать усиленные седла и более качественные уплотнительные материалы.
Системы высокого давления: конструкция с плавающим шариком может оказаться не самым оптимальным выбором; следует рассмотреть возможность использования кранов с осьовым креплением.
Важность:
Если давление превышает расчетные пределы клапана, седло может деформироваться или выйти из строя, что приведет к утечке или катастрофическому отказу. Обязательно проверьте номинальное давление, указанное производителем (класс PN или Class).
Шаг 2: Выбор подходящего материала из нержавеющей стали
Выбор материала имеет решающее значение для коррозионной стойкости и долговечности. Большинство поплавковых шаровых кранов из нержавеющей стали изготавливаются из нержавеющей стали марки 304 или 316.
Нержавеющая сталь 304
Хорошая коррозионная стойкость
Подходит для обычных систем водоснабжения
Экономичный вариант
Не подходит для высококоррозионных сред
Нержавеющая сталь 316
Содержит молибден, что повышает коррозионную стойкость
Подходит для химической, морской и соленой среды
Лучше ведет себя в суровых условиях
Более высокая стоимость, но более длительный срок службы
Как выбрать:
Системы водоснабжения → Обычно достаточно 304
Химическая, морская, кислая среда → Рекомендуется использовать 316.
В пищевой и фармацевтической промышленности обычно требуется нержавеющая сталь 316 с полированной поверхностью.
Выбор материала напрямую влияет на безопасность и стоимость жизненного цикла.
Шаг 3: Выбор подходящего размера клапана
Размер клапана должен соответствовать диаметру трубопровода и требованиям к расходу. Неправильный выбор размера может привести к:
Падению давления
Ограничению расхода
Увеличению энергопотребления
Преждевременному износу
Ключевые факторы, которые следует учитывать:
Размер клапана должен соответствовать номинальному диаметру трубопровода (размер DN)
Избегайте слишком больших размеров (это увеличит затраты и снизит точность регулирования)
Не следует выбирать слишком маленький размер (это может привести к возникновению узких мест в процессе)
Во многих промышленных системах инженеры также учитывают коэффициент пропускной способности (значение Cv) для обеспечения оптимальной производительности.
Шаг 4: Выбор между полным и суженным проходом
Плавающие шаровые краны из нержавеющей стали имеют в основном две конструкции внутреннего прохода:
Полный проход (полный порт)
Внутренний диаметр соответствует диаметру трубопровода
Минимальные потери давления
Подходит для систем с высоким расходом
Подходит для очистки трубопроводов
Суженный проход
Более узкий внутренний канал
Более компактный и экономичный
Незначительное падение давления
Подходит для общего назначения
Критерии выбора:
Когда эффективность расхода имеет решающее значение, выбирайте полный проход.
Когда стоимость и компактность конструкции являются приоритетными факторами, следует выбирать вариант с суженным проходом.
Шаг 5: Выбор типа соединения
Тип соединения определяет способ монтажа, сложность обслуживания и совместимость с системой.
Распространенные типы включают:
Резьбовое соединение
Простота монтажа
Подходит для трубопроводов малого диаметра
Часто используется в бытовых и легких промышленных системах
Фланцевое соединение
Прочность и безопасность
Подходит для трубопроводов большого диаметра
Простота обслуживания и замены
Сварное соединение
Постоянная установка
Высокая надежность уплотнения
Используется в газовых и подземных трубопроводах
Как определиться:
Небольшие системы → Резьбовое соединение
Промышленные системы → Фланцевое соединение
Критически важные или постоянные системы → Сварное соединение
Неправильный выбор типа соединения часто приводит к сложностям при монтаже или проблемам с обслуживанием в долгосрочной перспективе.
Шаг 6: Оценка температурных условий
Температура оказывает прямое влияние на рабочие характеристики клапанов, особенно на уплотнительные материалы, такие как седла из ПТФЭ или резины.
Общие рекомендации:
Жидкости с низкой температурой: стандартные седла из ПТФЭ соответствуют требованиям.
Применение при высоких температурах: требуются усиленные или металлические седла
Условия термоциклирования: выбирайте материалы с термостойкостью
Если температура превышает пределы материала, седло может затвердеть, деформироваться или утратить герметичность.
Шаг 7: Учет типа проходящей среды
Различные жидкости требуют клапанов разных типоразмеров.
Вода и воздух:
Обычно достаточно стандартных клапанов из нержавеющей стали.
Нефть и углеводороды:
Требуются маслостойкие уплотнительные материалы.
Химикаты:
Необходимо проверить коррозионную совместимость.
Обычно требуется нержавеющая сталь 316.
Пищевые и фармацевтические жидкости:
Требуется использование клапанов санитарного класса
с полированной внутренней поверхностью и нетоксичными уплотнениями.
Химическая совместимость жидкости с материалами клапана имеет решающее значение для долговечности и надежности.
Шаг 8: Ручное и автоматическое управление
Плавающие шаровые краны из нержавеющей стали могут управляться вручную или с помощью привода.
Ручные клапаны:
Управление ручкой
Простота и экономичность
Подходят для систем с нечастым циклом работы
Автоматические клапаны:
Электрический или пневматический привод
Используются в системах промышленной автоматизации
Позволяют осуществлять дистанционное или программируемое управление
Рекомендации по выбору:
Простые системы → Ручные клапаны
Системы автоматизации процессов → Электрические клапаны
Автоматизация повышает эффективность, но также увеличивает затраты и сложность системы.
Шаг 9: Проверка отраслевых стандартов и сертификатов
В сфере промышленных закупок соблюдение нормативных требований имеет решающее значение.
Распространенные стандарты включают:
Сертификация ISO
Стандарты API (применение в нефтегазовой отрасли)
Маркировка CE (европейский рынок)
Одобрение FDA (системы пищевого назначения)
Сертифицированные клапаны гарантируют безопасность, стабильность и соответствие нормативным требованиям.
Шаг 10: Учет технического обслуживания и срока службы
Несмотря на низкие затраты на техническое обслуживание поплавковых шаровых кранов из нержавеющей стали, при проектировании системы следует учитывать их срок службы.
Факторы, влияющие на срок службы:
Чистота жидкости (твердые частицы могут повредить седло)
Частота эксплуатации
Колебания давления
Качество материалов
Рекомендации по техническому обслуживанию:
Регулярно проверяйте на наличие утечек
Регулярно очищайте загрязненные системы
Избегайте работы вхолостую, если это не предусмотрено конструкцией.
Правильно подобранные клапаны могут прослужить много лет при минимальном техническом обслуживании.
Распространенные ошибки при выборе поплавковых шаровых кранов из нержавеющей стали
Многие покупатели допускают ошибки при выборе продукции, что приводит к снижению эффективности системы:
1. Выбор исключительно по цене
В недорогих кранах обычно используется нержавеющая сталь низкого качества или некачественные уплотнительные материалы.
2. Игнорирование класса давления
Это одна из наиболее распространенных причин выхода кранов из строя.
3. Неправильный выбор материала
Использование нержавеющей стали марки 304 в коррозионной среде приводит к быстрому износу.
4. Неправильный выбор размера
Слишком большой или слишком маленький размер клапана снижает эффективность системы.
5. Игнорирование совместимости с рабочей средой
Несовместимость химического состава приводит к снижению рабочих характеристик уплотнений.
Избегая этих ошибок, можно значительно повысить надежность системы.
Заключение
Выбор подходящего поплавкового шарового клапана из нержавеющей стали требует тщательного учета множества технических и эксплуатационных факторов, включая давление, материалы, размеры, тип соединения, температуру и характеристики рабочей среды.
Несмотря на простоту конструкции поплавковых клапанов, их рабочие характеристики в значительной степени зависят от правильного подбора модели и соответствия условиям эксплуатации. Выбор подходящего клапана позволяет повысить эффективность системы, снизить затраты на техническое обслуживание и обеспечить безопасность эксплуатации в долгосрочной перспективе.
Для инженеров, менеджеров по закупкам и проектировщиков систем понимание этих принципов выбора имеет решающее значение для создания надежных и экономически эффективных трубопроводных систем в промышленных условиях.
