Распространенные типы шаровых клапанов из нержавеющей стали и области их применения.
2026-06-02
Шаровые краны из нержавеющей стали являются одними из наиболее широко используемых устройств регулирования потока в современных промышленных трубопроводных системах. Их долговечность, коррозионная стойкость и надежная герметизация делают их подходящими для многих сложных применений, включая нефтегазовую, химическую, водоочистную, пищевую промышленность, судостроение и системы отопления, вентиляции и кондиционирования воздуха. Понимание различных типов шаровых кранов из нержавеющей стали и их специфического применения имеет решающее значение для выбора эффективных, безопасных и долговечных клапанов.
В данной статье рассматриваются наиболее распространенные типы шаровых клапанов из нержавеющей стали, принципы их работы и типичные области применения каждого типа в реальных промышленных условиях.
Введение в шаровые краны из нержавеющей стали
Шаровой клапан из нержавеющей стали — это четвертьоборотный клапан, использующий вращающийся шар с центральным отверстием для регулирования потока жидкости. Когда центральное отверстие шара совпадает с трубой, жидкость может свободно течь; после поворота на 90 градусов поток жидкости полностью перекрывается.
Использование нержавеющей стали (например, марок 304 или 316) обеспечивает превосходную коррозионную стойкость, устойчивость к высокому давлению и колебаниям температуры. Это делает шаровые краны из нержавеющей стали подходящими как для общего применения, так и для работы в сильно коррозионных средах.
Хотя все шаровые краны из нержавеющей стали работают по одному и тому же основному принципу, их внутренняя структура, тип соединения и конструкция могут значительно различаться в зависимости от области применения.
1.Плавающий шаровой клапан из нержавеющей стали
Поплавковые клапаны — одна из наиболее распространенных конструкций клапанов в промышленных трубопроводных системах. В этом типе клапана шарик не неподвижен, а «плавает» между седлами клапана. При подаче давления на входе шарик прижимается к седлу на выходе, создавая герметичное уплотнение.
Основные характеристики:
Он имеет простую конструкцию и экономичный дизайн.
Он демонстрирует превосходные герметизирующие свойства при среднем давлении.
Обычно используется для труб малого и среднего диаметра.
Простота в эксплуатации, низкие требования к крутящему моменту.
Типичные области применения:
Плавающие шаровые краны из нержавеющей стали широко используются в:
Система водоснабжения
Легкая химическая обработка
Система сжатого воздуха
Трубопроводы общего промышленного назначения
Благодаря своей простоте и надежности, они часто являются предпочтительным выбором для систем, не требующих работы с чрезвычайно высоким давлением.

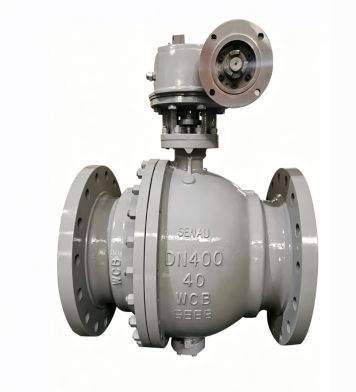

2.Шаровой клапан из нержавеющей стали с цапфой
Шаровые краны с цапфами разработаны специально для трубопроводов высокого давления и большого диаметра. В отличие от плавающих шаровых кранов, шар в кране с цапфами механически закреплен цапфами сверху и снизу, что снижает нагрузку на седло клапана.
Основные характеристики:
Подходит для трубопроводов высокого давления и больших диаметров.
По сравнению с шаровыми клапанами с плавающим шаром, он обладает меньшим крутящим моментом при работе.
Повышенная стабильность и герметичность в экстремальных условиях.
Он обладает более длительным сроком службы в суровых условиях эксплуатации.
Типичные области применения:
Шаровые краны из нержавеющей стали с цапфовым креплением обычно используются в:
Нефте- и газопроводы
нефтехимические нефтеперерабатывающие заводы
Промышленные газовые системы высокого давления
Морские и донные операции
Эти клапаны тщательно спроектированы для обеспечения надежной работы под давлением, что делает их особенно подходящими для трубопроводной инфраструктуры большой протяженности.

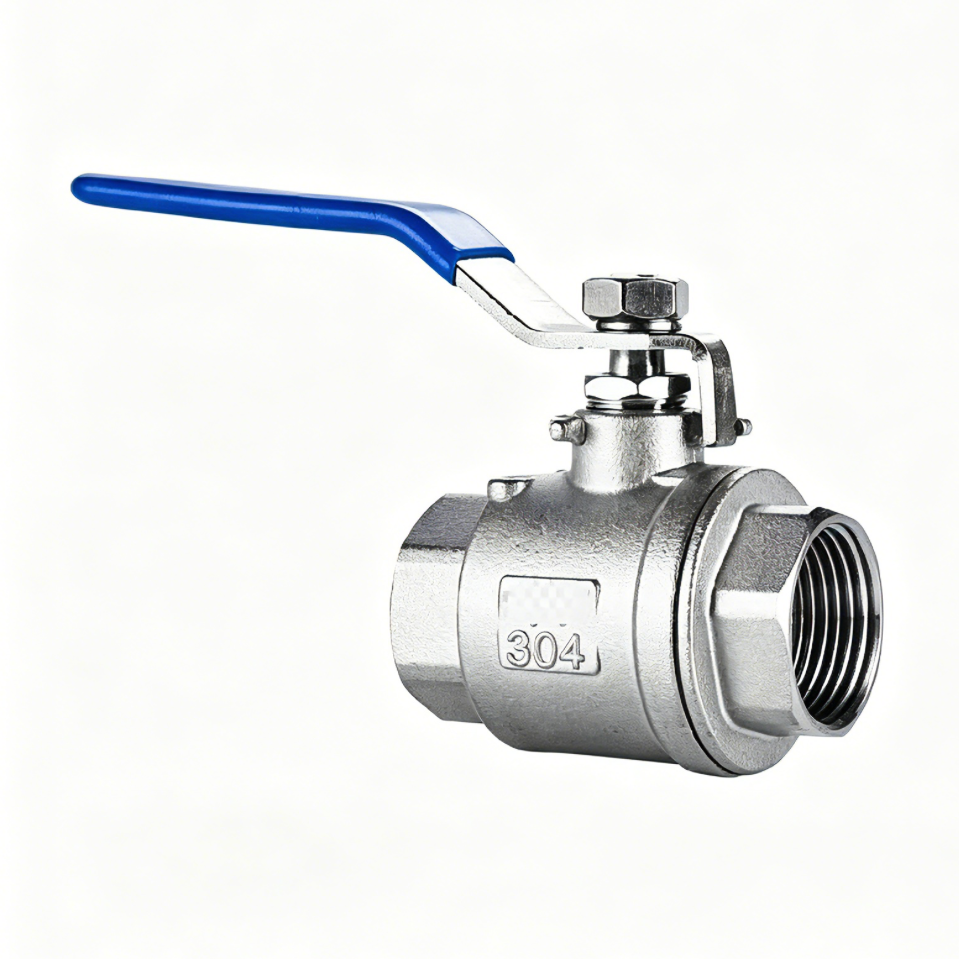

3.Двухсекционный шаровой клапан из нержавеющей стали
Двухкомпонентный шаровой клапан состоит из двух основных частей корпуса: в одной размещается шар, а другая соединяется с трубопроводом. Такая конструкция широко используется благодаря оптимальному соотношению цены, долговечности и простоты обслуживания.
Основные характеристики:
Компактный и прочный
Сложность обслуживания умеренная (требуется частичная разборка).
Подходит для общего промышленного применения.
Это более экономично по сравнению с конструкциями, состоящими из нескольких частей.
Типичные области применения:
Система водоснабжения
система отопления, вентиляции и кондиционирования
Обработка жидкостей в легкой промышленности
сельскохозяйственная ирригационная система
Для систем, допускающих регулярное техническое обслуживание, но не требующих частой полной разборки, распространенным выбором являются двухкомпонентные шаровые краны из нержавеющей стали.

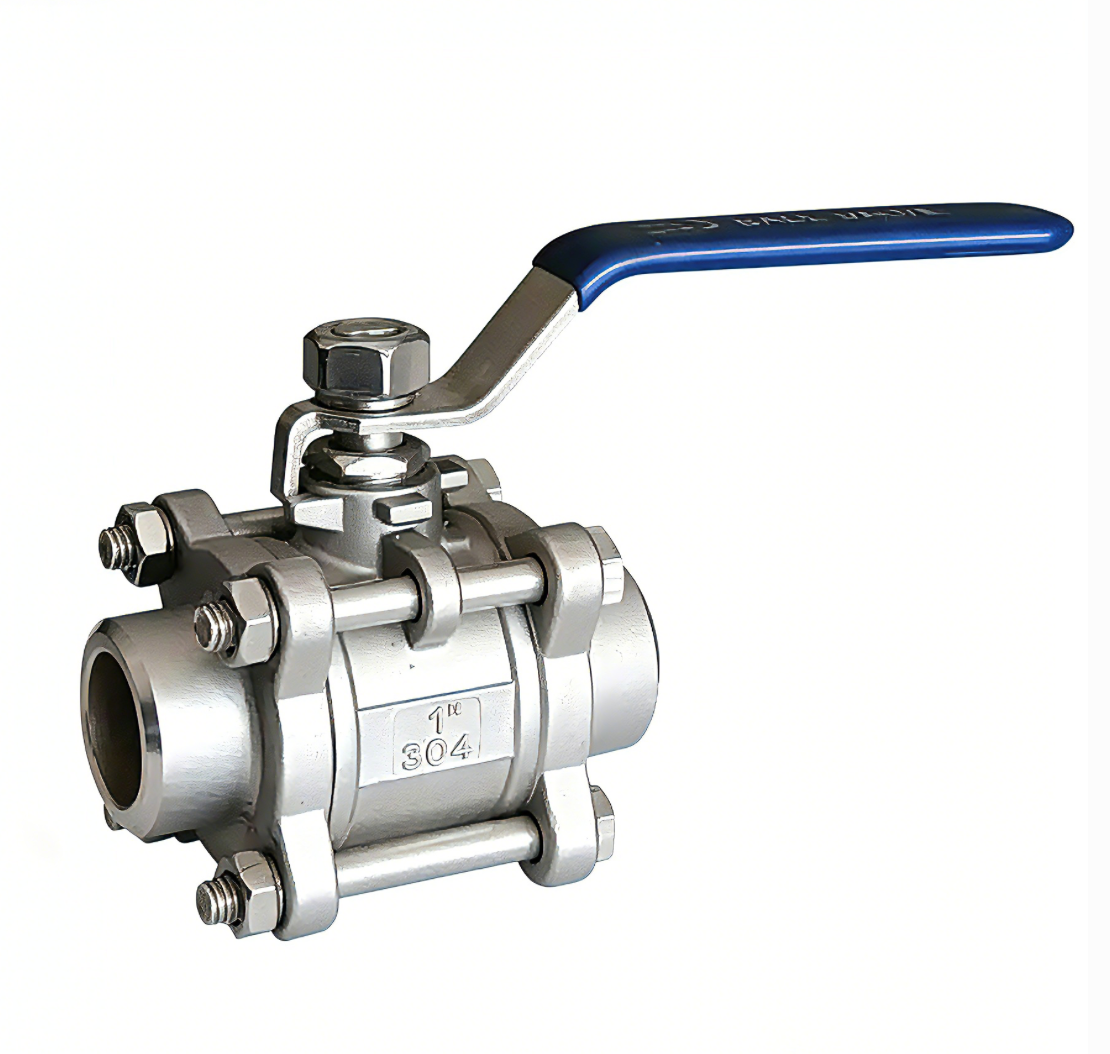

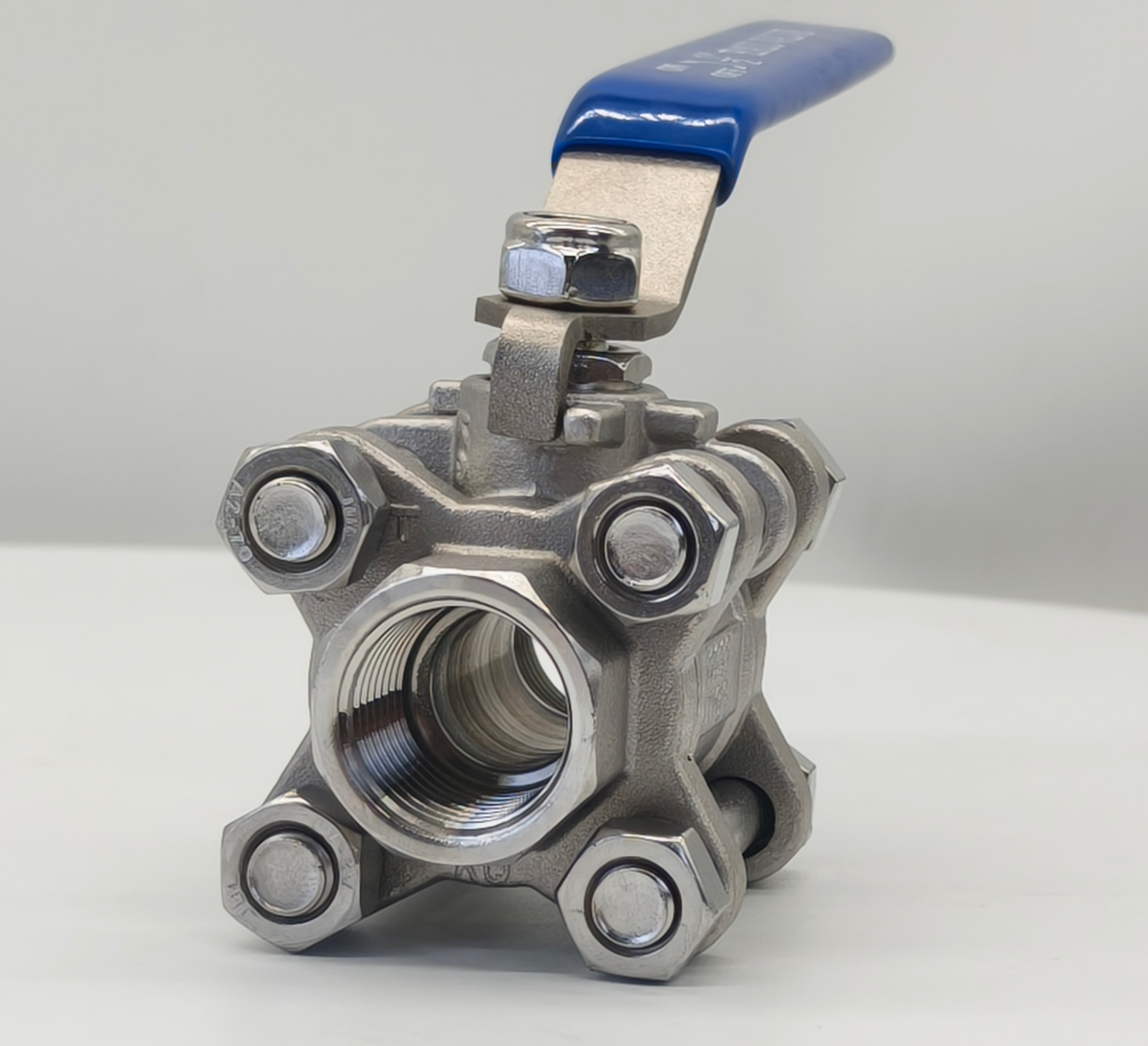

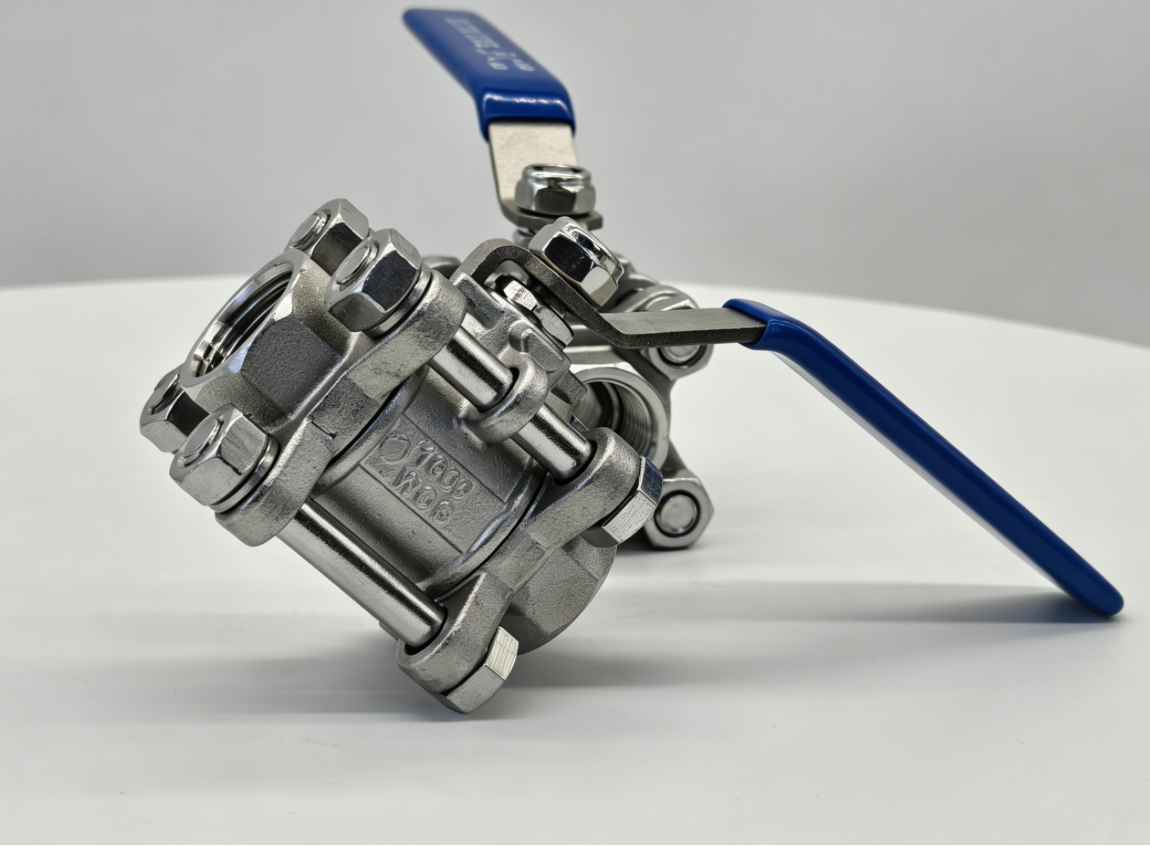

4.Трехсекционный шаровой клапан из нержавеющей стали
Шаровой клапан, состоящий из трех частей, предназначен для применений, требующих частой очистки или технического обслуживания. Корпус клапана состоит из трех отдельных частей, что позволяет снять центральную секцию с шаром, не затрагивая соединения трубопроводов.
Основные характеристики:
Простота обслуживания без разборки труб.
Подходит для гигиенических применений или применения в условиях высокой чистоты.
Высокая герметичность и длительный срок службы.
Подходит для интеграции в системы автоматизации.
Типичные области применения:
переработка продуктов питания и напитков
Фармацевтическое производство
биотехнологические системы
Система очистки воды высокой степени очистки
В отраслях промышленности, где гигиена и целостность технологического процесса имеют решающее значение, предпочтение отдается трехкомпонентным шаровым кранам из нержавеющей стали благодаря их простой в обслуживании конструкции.
5.Шаровой клапан из нержавеющей стали с полным проходным сечением (полнопроходной).
Полнопроходной шаровой клапан имеет тот же внутренний диаметр, что и труба. Это обеспечивает беспрепятственный поток жидкости и минимальное падение давления.
Основные характеристики:
Максимальная эффективность потока
Минимальные потери давления
Подходит для трубопроводов, требующих очистки.
Эта модель немного больше и немного тяжелее.
Типичные области применения:
Нефте- и газопроводы
Промышленные системы транспортировки жидкостей
линия транспортировки химикатов
Системы, требующие проведения операций по очистке трубопроводов.
В отраслях, где поддержание эффективности потока и минимизация потерь энергии являются первостепенными задачами, полнопроходные шаровые краны из нержавеющей стали имеют важное значение.
6.Шаровой клапан из нержавеющей стали с уменьшенным диаметром отверстия
Внутренний диаметр переходного клапана меньше диаметра трубы. Хотя это несколько ограничивает расход, такое решение более компактно и экономично.
Основные характеристики:
Компактная и легкая конструкция
Более низкая стоимость по сравнению с полнопроходными клапанами.
Подходит для общего регулирования потока.
Давление в системе незначительно снизилось.
Типичные области применения:
система водоподготовки
Применение систем отопления, вентиляции и кондиционирования воздуха (ОВК).
Общее промышленное регулирование потоков
Системы низкого и среднего давления
Шаровые краны из нержавеющей стали с уменьшенным диаметром широко используются в тех областях применения, где требования к максимальному расходу невысоки, но приоритетом является экономичность.
7.Шаровой клапан из нержавеющей стали с резьбой
Шаровые краны с резьбой соединяются с трубами с помощью внутренней или наружной резьбы. Они просты в установке и снятии, что делает их популярными в небольших системах.
Основные характеристики:
Легко устанавливается, сварка не требуется.
Подходит для систем низкого и среднего давления.
Компактный дизайн
Доступны в различных стандартных размерах.
Типичные области применения:
Система водоснабжения жилых домов
Малое промышленное оборудование
Трубопроводы приборов
Системы подачи воздуха и воды
Когда гибкость и простота монтажа важнее, чем устойчивость к экстремальным давлениям, идеальным выбором станут шаровые краны из нержавеющей стали с резьбовым соединением.
8.Фланцевый шаровой клапан из нержавеющей стали
Фланцевые шаровые краны используют болтовые фланцевые соединения, обеспечивающие прочное и герметичное соединение. Они широко применяются в крупных трубопроводах и промышленных системах.
Основные характеристики:
Высокопрочное соединение
Превосходные герметизирующие свойства
Подходит для труб большого диаметра
Легко заменяется и обслуживается.
Типичные области применения:
Нефтехимический завод
водоочистные сооружения
система выработки электроэнергии
Промышленные технологические трубопроводы
В системах, где безопасность и надежность имеют первостепенное значение в условиях высокого давления или большого расхода, предпочтительным выбором являются фланцевые шаровые клапаны из нержавеющей стали.
9.Сварной шаровой клапан из нержавеющей стали
Шаровые краны, свариваемые по сварке, permanently привариваются к трубопроводам, обеспечивая герметичное и не требующее технического обслуживания соединение.
Основные характеристики:
Чрезвычайно прочное и долговечное соединение.
Нет риска внешней протечки.
Подходит для подземных или труднодоступных трубопроводов.
При замене требуется обрезка.
Типичные области применения:
Система распределения газа
подземные трубопроводы
Промышленные системы повышенной безопасности
Долгосрочные инфраструктурные проекты
Эти клапаны можно выбрать в тех случаях, когда долгосрочная надежность важнее необходимости частого технического обслуживания.
10.Шаровой клапан V-образного типа из нержавеющей стали
Шаровой клапан V-образного типа имеет V-образное отверстие на шаре, что обеспечивает точное регулирование потока, в отличие от простого включения/выключения.
Основные характеристики:
Превосходные возможности регулирования потока
Подходит для регулирования дроссельной заслонки.
Высокоточное управление
Часто используется с исполнительными механизмами.
Типичные области применения:
система дозирования химических веществ
индустрия управления технологическими процессами
Целлюлозно-бумажная промышленность
Автоматизированные промышленные системы
Шаровые клапаны V-образного типа из нержавеющей стали занимают промежуточное положение между запорными и регулирующими клапанами, обеспечивая гибкость в сложных технологических процессах.
Как выбрать подходящий шаровой кран из нержавеющей стали
Выбор подходящего типа клапана зависит от следующих факторов:
Требования к давлению и температуре
Тип жидкости (коррозионная, вязкая или чистая)
Требования к регулированию потока (включение/выключение против регулирования)
Канал технического обслуживания
Бюджетные ограничения
Размер и конфигурация труб
Например, цапфовые клапаны хорошо подходят для нефтепроводов высокого давления, а трехсекционные клапаны лучше подходят для фармацевтических производственных линий, требующих частой очистки.
в заключение
Шаровые краны из нержавеющей стали являются ключевыми компонентами современных систем управления потоками жидкостей, обеспечивая надежность, долговечность и широкое применение в различных отраслях промышленности. От плавающих и цапфовых конструкций до полнопроходных, фланцевых и V-образных конфигураций — каждый тип разработан для конкретных областей применения и эксплуатационных требований.
Понимание различных распространенных шаровых клапанов из нержавеющей стали и областей их применения позволяет инженерам, закупочным группам и проектировщикам систем принимать обоснованные решения, тем самым повышая эффективность системы, снижая затраты на техническое обслуживание и обеспечивая долгосрочную производительность.
Будь то в условиях тяжелой промышленности или в высокоточных гигиенических приложениях, шаровые клапаны из нержавеющей стали остаются краеугольным камнем безопасных и эффективных систем регулирования потока во всем мире.
