В промышленных системах управления потоками жидкости выбор клапанов напрямую влияет на безопасность, эффективность и долговременную стабильность работы. Среди множества типов клапанов, представленных на рынке, шаровые клапаны из нержавеющей стали широко используются в таких отраслях, как нефтегазовая, химическая, энергетическая, водоочистная и судостроительная.
Один из наиболее часто задаваемых технических вопросов инженерами и отделами закупок: подходят ли шаровые краны из нержавеющей стали для работы в условиях высокого давления?
Вкратце, ответ — да. Шаровые краны из нержавеющей стали хорошо подходят для работы под высоким давлением, если они спроектированы, изготовлены и подобраны с учетом условий эксплуатации. Однако не все шаровые краны работают одинаково, и их характеристики под давлением зависят от множества инженерных факторов.
В данной статье представлен всесторонний технический и практический анализ характеристик шаровых клапанов из нержавеющей стали в условиях высокого давления, включая конструкцию, материалы, номинальные значения давления, ограничения, рекомендации по выбору и области применения в промышленности.
1.Понимание принципов работы шаровых кранов из нержавеющей стали

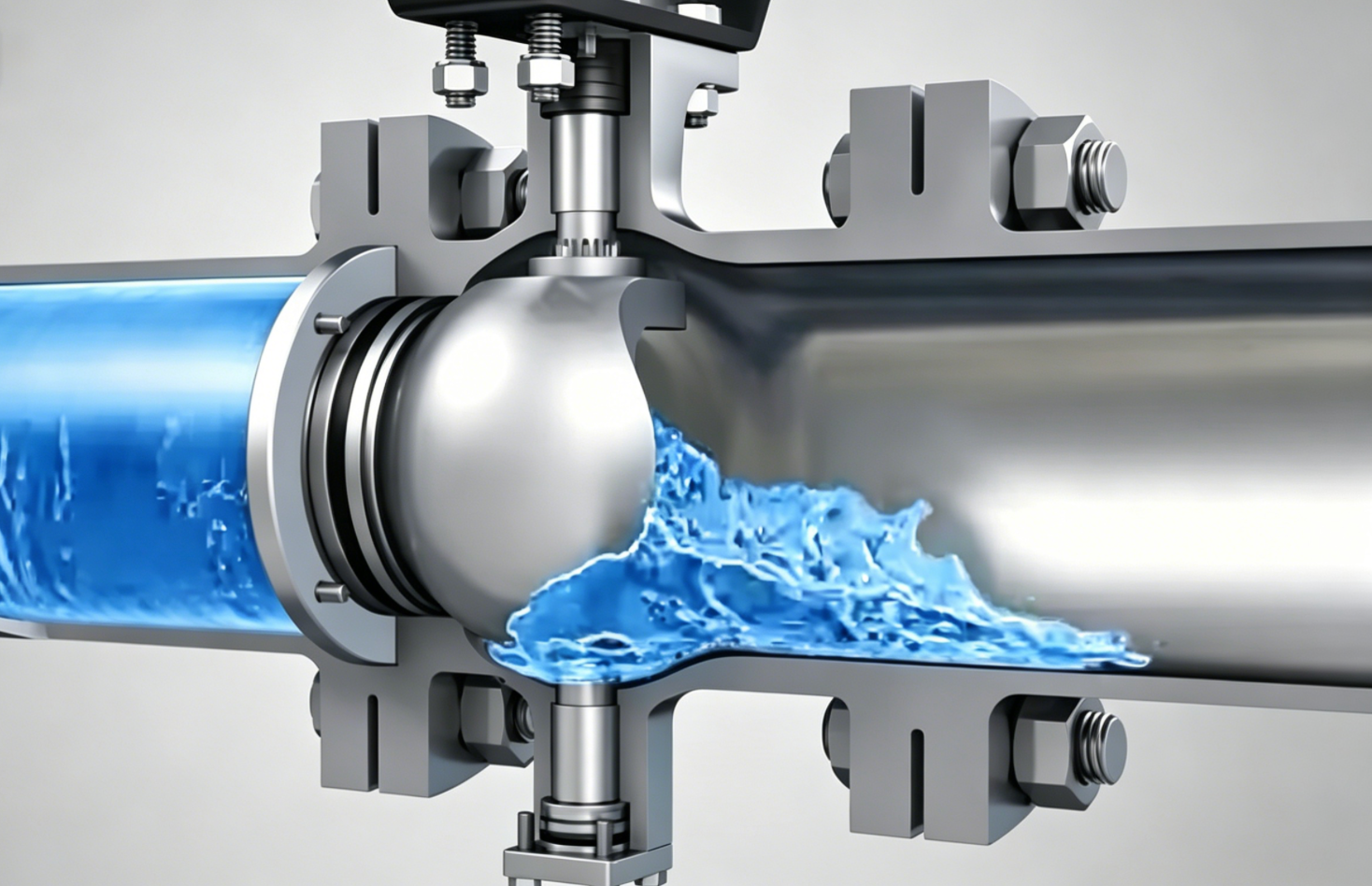

Шаровой клапан из нержавеющей стали — это четвертьоборотный клапан, использующий полый перфорированный вращающийся шар для регулирования потока жидкостей или газов. При повороте рукоятки на 90 градусов шар вращается, обеспечивая либо полный поток, либо полное перекрытие прохода.
К основным компонентам относятся:
Корпус клапана (из нержавеющей стали 304 или 316)
Шарик (полированная нержавеющая сталь)
Посадочное кольцо (изготовлено из ПТФЭ, РПТФЭ или металла)
Сухой
Системы герметизации и упаковки
Исполнительный механизм или ручная рукоятка
Благодаря своей простой конструкции и высокой герметичности, шаровые краны из нержавеющей стали стали одними из наиболее широко используемых задвижек в современной промышленности.
2.Почему нержавеющая сталь является предпочтительным материалом для применения в высоковольтных системах?
Выбор материалов является одним из наиболее важных факторов, определяющих способность клапана выдерживать высокое давление.

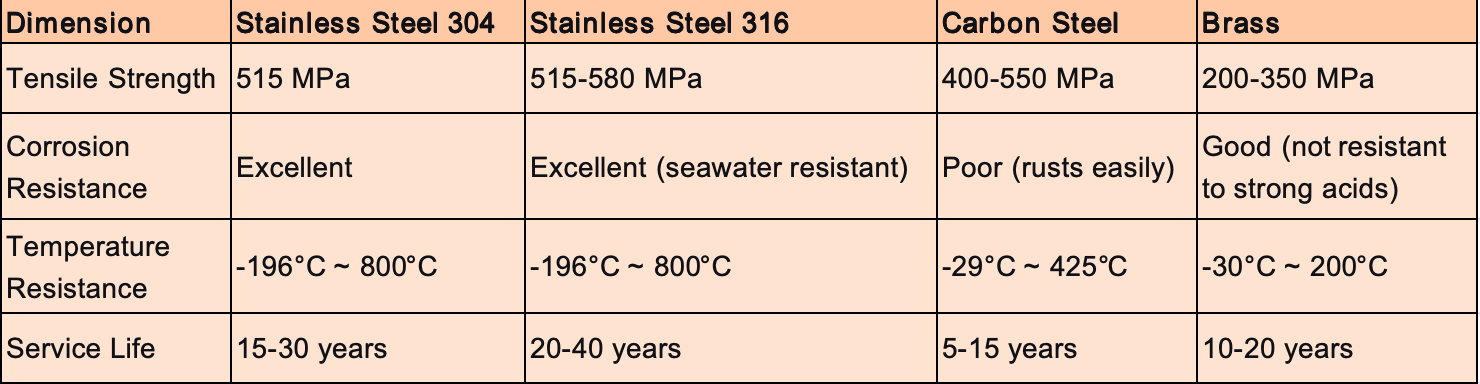

Нержавеющая сталь, особенно такие марки, как 304 и 316, обладает следующими преимуществами:
2.1 Высокая механическая прочность
Нержавеющая сталь обладает превосходной прочностью на растяжение и пределом текучести, что позволяет ей выдерживать внутреннее давление без деформации.
2.2 Коррозионная стойкость
В системах высокого давления часто используются коррозионно-активные жидкости (например, химические среды, морская вода, пар). Нержавеющая сталь обладает чрезвычайно высокой коррозионной стойкостью, предотвращая утечки и разрушение конструкции.
2.3 Температурная стабильность
Высоковольтные системы обычно работают при высоких температурах. Нержавеющая сталь способна сохранять свою механическую целостность даже при термических нагрузках.
2.4 Длительный срок службы
По сравнению с латунными или углеродистыми стальными клапанами, шаровые клапаны из нержавеющей стали имеют более длительный срок службы в суровых условиях эксплуатации.
3.Номинальное давление шаровых клапанов из нержавеющей стали
Пригодность шарового клапана из нержавеющей стали для системы высокого давления во многом зависит от его номинального давления.
К распространенным уровням давления относятся:
PN16 / PN25 / PN40 (метрическая стандартная шкала)
Класс 150/Класс 300/Класс 600/Класс 800/Класс 1500/Класс 2500 (стандарт ASME)
3.1 Типичная несущая способность по напряжению
Шаровой клапан из нержавеющей стали марки 150: подходит для систем низкого и среднего давления.
Шаровой клапан из нержавеющей стали марки 300: подходит для применения в системах среднего и высокого давления.
Класс 600 и выше: Предназначены для высоковольтных и критически важных промышленных систем.
В зависимости от конструкции и конфигурации, хорошо спроектированный шаровой клапан высокого давления из нержавеющей стали может выдерживать давление, превышающее 4000 PSI.
4.Факторы конструктивного проектирования, влияющие на характеристики при высоком напряжении.
Даже если клапан изготовлен из нержавеющей стали, его конструкция определяет, сможет ли он безопасно работать под высоким давлением.

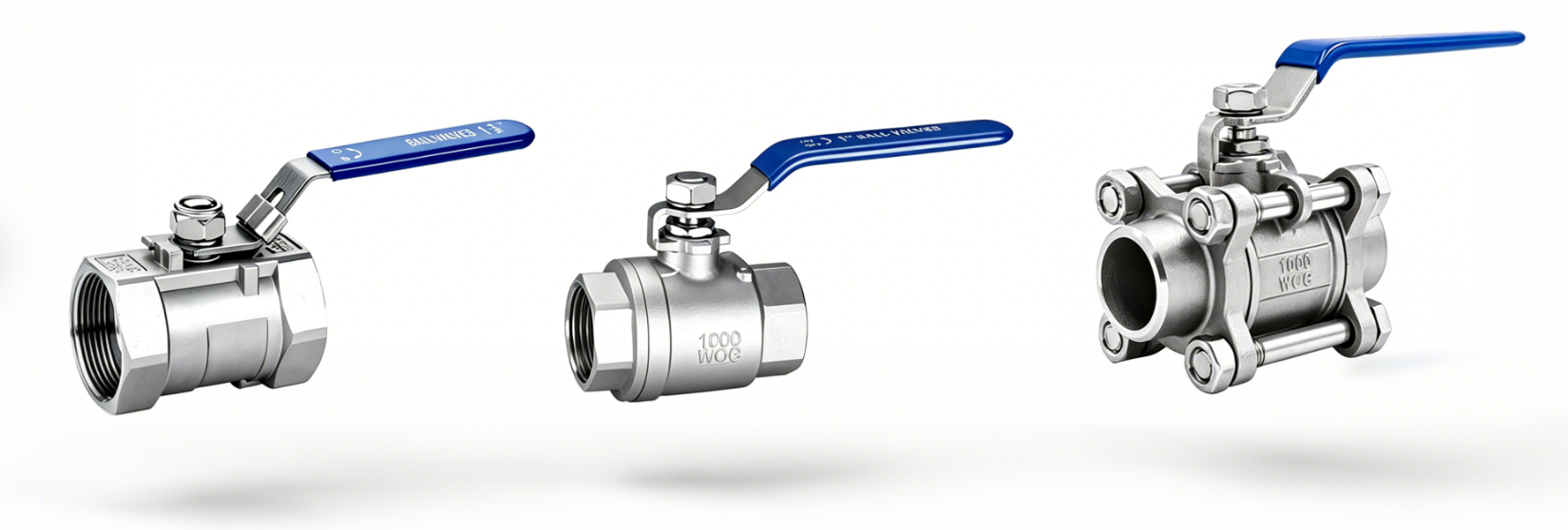

4.1 Цельные, двухкомпонентные и трехкомпонентные конструкции
Встроенный шаровой клапан: компактная конструкция, но неудобное техническое обслуживание.
Двухсекционный шаровой кран: сбалансированная конструкция, подходит для работы при среднем давлении.
Трехсекционные шаровые краны лучше всего подходят для систем высокого давления благодаря простоте обслуживания и более прочной конструкции.
Среди них трехсекционный шаровой клапан из нержавеющей стали широко используется в трубопроводах высокого давления, поскольку его можно обслуживать изнутри без разборки всего корпуса клапана.
4.2 Полная и уменьшенная диафрагма
Шаровой клапан из нержавеющей стали с полным проходным сечением: обеспечивает беспрепятственный поток и снижает потери давления.
Клапан с уменьшенным диаметром: более компактная конструкция, но вызывает падение давления.
В системах высокого давления, как правило, предпочтительнее использовать конструкцию с полным проходным сечением для минимизации турбулентности и концентрации напряжений.
4.3 Выбор материала сидений
В условиях высокого давления уплотнительное седло имеет первостепенное значение.
К числу часто используемых материалов относятся:
Политетрафторэтилен (стандартная химическая стойкость)
РПТФЭ (политетрафторэтилен, армированный под высоким давлением)
PEEK (высокотемпературный и устойчивый к давлению материал)
Металлическое уплотнительное кольцо (подходит для экстремальных условий давления и температуры)
Шаровые клапаны, используемые в системах высокого давления, обычно требуют усиления или металлических седел для обеспечения герметичности.
4.4 Шток клапана и взрывозащищенная конструкция
Жидкости под высоким давлением могут создавать значительные осевые нагрузки на шток клапана. Высококачественные шаровые клапаны из нержавеющей стали должны обладать следующими характеристиками:
Взрывозащищенная конструкция штока клапана
Усовершенствованная система упаковки
Двойная уплотнительная конструкция
Эти особенности предотвращают опасное выбрасывание штока в условиях экстремального давления.
5.Преимущества шаровых клапанов из нержавеющей стали в системах высокого давления
При правильном выборе шаровые краны из нержавеющей стали обладают рядом ключевых преимуществ в условиях высокого давления:
5.1 Надежная работа системы отключения
Механизм уплотнения шарового седла способен обеспечить герметичность даже при экстремальных перепадах давления.
5.2 Работа при низком крутящем моменте
Несмотря на высокое внутреннее давление шарового клапана, его крутящий момент при срабатывании относительно низок, что облегчает его автоматизацию.
5.3 Быстрая операция
Поворот цепи на четверть оборота позволяет быстро изолировать трубопроводы высокого давления, что крайне важно в аварийных ситуациях.
5.4 Минимальное падение давления
Особенно в конструкции полнопроходных шаровых клапанов из нержавеющей стали сопротивление потоку чрезвычайно низкое.
5.5 Высокая совместимость
Подходит для использования с газами, жидкостями, паром и агрессивными средами в системах, работающих под давлением.
6.Ограничения в высоковольтных приложениях
Несмотря на то, что шаровые краны из нержавеющей стали хорошо работают под давлением, все же существуют некоторые ограничения, которые необходимо учитывать:
6.1 Износ сидений под экстремальным давлением
Мягкие материалы сидений со временем могут деформироваться под воздействием высокого давления.
6.2 Кавитация и эрозия
В условиях регулирования потока жидкости под высоким давлением может повредить внутренние компоненты.
6.3 Стоимость
Шаровые клапаны высокого давления из нержавеющей стали, особенно класса 600 и выше, стоят дороже из-за более высоких требований к материалам и технологии обработки.
6.4 Ограничения по размеру
Клапаны большого диаметра, используемые в условиях сверхвысокого давления, требуют специальной инженерной разработки и могут не подходить для стандартных конструкций.
7.Промышленное применение шаровых клапанов высокого давления из нержавеющей стали
Шаровые краны из нержавеющей стали широко используются в различных отраслях промышленности, работающих под высоким давлением:
7.1 Нефтегазовая промышленность
Используется в системах бурения на начальном этапе добычи, в трубопроводном транспорте и в процессах переработки нефти.
7.2 Химическая обработка
Он может безопасно работать с коррозионными химическими жидкостями и жидкостями, находящимися под высоким давлением.
7.3 Выработка электроэнергии
Используется в паропроводах, котельных системах и вспомогательных системах турбин.
7.4 Морская инженерия
Он используется в балластных системах, топливных системах и системах очистки морской воды.
7.5 Гидравлическая система
Это крайне важно в гидравлических системах управления высокого давления, требующих точного отключения.
8.Как выбрать подходящий шаровой клапан высокого давления из нержавеющей стали
Для выбора подходящего клапана необходимо оценить несколько параметров:
8.1 Требования к давлению и температуре
Номинальные характеристики клапана должны соответствовать давлению в системе.
8.2 Тип жидкости
Следует учитывать, является ли среда коррозионной, абразивной или высокотемпературной.
8.3 Требования к размеру и расходу клапана
Для более крупных систем могут потребоваться шаровые краны из нержавеющей стали с полным проходным сечением.
8.4 Посадочное кольцо и уплотнительный материал
Материалы отбираются с учетом химической совместимости и устойчивости к давлению.
8.5 Стандарты сертификации
Проверьте, соответствует ли оно таким стандартам, как API 6D, ISO 5211 и ASME B16.34.
9.Меры предосторожности при техническом обслуживании высоковольтных систем
Надлежащее техническое обслуживание может продлить срок службы клапанов и обеспечить их безопасную эксплуатацию.
Регулярно осматривайте уплотнительные поверхности.
Проверьте плотность заполнителя для стеблей.
Мониторинг скорости утечки
Периодически проводите проверку крутящего момента приводного клапана.
Избегайте работы всухую при экстремальных циклах давления.
Граммовый клапан из нержавеющей стали, при условии надлежащего обслуживания, может надежно работать долгие годы, даже в суровых условиях.
в заключение
Итак, подходят ли шаровые краны из нержавеющей стали для работы в условиях высокого давления?
Ответ однозначно положительный, при условии, что клапан правильно спроектирован, имеет соответствующие характеристики и выбран в соответствии с требованиями системы. Благодаря своей превосходной механической прочности, коррозионной стойкости и герметичности, шаровые клапаны из нержавеющей стали остаются одним из самых надежных решений для регулирования давления промышленных жидкостей в системах высокого давления.
Однако инженеры должны тщательно учитывать номинальные значения давления, материалы сидений, конструкцию и условия эксплуатации, чтобы обеспечить безопасную долговременную работу.
В современных промышленных системах высококачественные шаровые клапаны из нержавеющей стали подходят не только для работы в условиях высокого давления, но и часто являются предпочтительным выбором для ответственных применений, где безопасность и производительность не могут быть скомпрометированы.
