Шариковые краны из нержавеющей стали с плавающим шариком и с фиксированным шариком

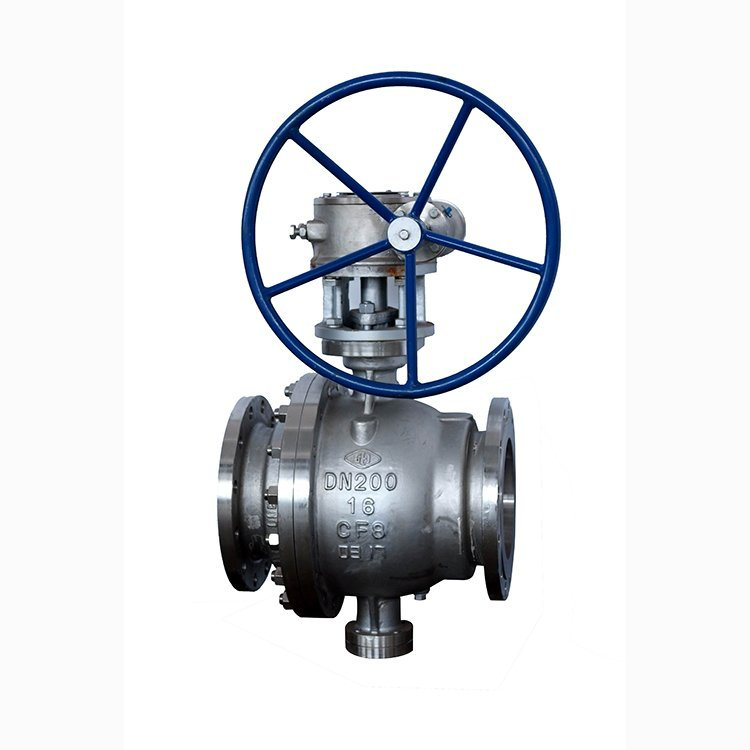

Фиксированный шаровой кран имеет особую конструкцию. Шарик механически закреплен на верхней и нижней оси, что предотвращает его смещение под действием давления.

Для обеспечения герметичности не шарик перемещается к седлу, а седло перемещается к неподвижному шарику.

Такая конструкция значительно снижает усилие при управлении и одновременно повышает стабильность в условиях высокого давления.

Основные характеристики:

Шарик закреплен на верхней и нижней оси

Низкое усилие при управлении

Превосходная стабильность при давлении

Специально разработан для больших диаметров

Подходит для работы в условиях высокого давления

Более длительный срок службы в суровых условиях эксплуатации

Фиксированные шаровые краны обычно используются в критически важных промышленных применениях, где надежность имеет первостепенное значение.

Конструктивные различия

Основное различие между этими двумя типами клапанов заключается в их внутреннем механизме поддержки.

Конструкция плавающего шарового крана:

Шарик может свободно перемещаться внутри корпуса клапана

Давление жидкости прижимает шарик к седлу на выходе, создавая уплотняющую силу

Преимущества:

Более простая внутренняя конструкция

Меньшая сложность изготовления

Меньшее количество механических деталей

Более низкие производственные затраты

Недостатки: седло должно одновременно выполнять функции уплотнения и опоры, что приводит к увеличению износа при высоком давлении

Конструкция шарового крана с фиксированным шаром:

Шар прочно поддерживается осями сверху и снизу

Седло подпружинено и во время работы смещается в направлении фиксированного шара

Такая конструкция обеспечивает более равномерное распределение давления, что значительно снижает нагрузку на седло

Поэтому фиксированные шаровые краны демонстрируют лучшие характеристики в экстремальных условиях эксплуатации

Давление рабочей среды

При выборе между плавающими и фиксированными шаровыми кранами из нержавеющей стали давление рабочей среды обычно является решающим фактором.

Плавающие шаровые краны из нержавеющей стали:

Обычно применяются в:

Трубопроводах низкого давления

Промышленных системах среднего давления

Коммунальных службах

Установках водоподготовки

Системах ОВКВ (отопление, вентиляция и кондиционирование)

С увеличением давления сила, действующая на седло, также увеличивается, что приводит к повышению крутящего момента при управлении и ускорению износа седла. Для систем с очень высоким давлением плавающие клапаны становятся менее практичными.

Фиксированные шаровые краны:

Специально разработаны для:

Трубопроводов высокого давления

Добычи нефти и газа

Объектов СПГ (сжиженного природного газа)

Нефтехимических заводов

Морских платформ

Поскольку шарик остается неподвижным, давление не приводит к значительному увеличению крутящего момента. Это обеспечивает безопасную работу даже при очень высоком давлении.

Сравнение крутящего момента

Крутящий момент клапана напрямую влияет на размер привода и усилие, необходимое для ручного управления.

Плавающие шаровые краны из нержавеющей стали:

С ростом давления на шарик действует все большее усилие, прижимающее его к седлу на выходе

Это увеличивает трение и крутящий момент

Для эффективной работы крупных плавающих клапанов может потребоваться мощный привод

Фиксированные шаровые краны:

Поскольку шарик фиксирован, перемещается только седло, трение относительно низкое.

Даже при высоком давлении требуемый крутящий момент остается стабильным.

Это делает фиксированные шаровые краны идеальным выбором для автоматизированных систем и дистанционного управления.

Герметичность

Оба типа кранов обеспечивают герметичность на уровне пузырька, но их механизмы уплотнения различаются.

Уплотнение плавающих кранов:

Уплотнительная сила в основном зависит от давления в системе.

Обычно более высокое давление обеспечивает более плотное уплотнение до достижения предельного значения, предусмотренного конструкцией седла.

Это делает клапаны с плавающим шаром очень надежными в условиях среднего давления.

Уплотнение клапанов с фиксированным шаром:

Седло с пружинной нагрузкой сохраняет уплотняющее усилие независимо от давления.

Многие конструкции включают седло с эффектом двойного поршня для двунаправленного уплотнения.

Это обеспечивает стабильные уплотнительные характеристики в широком диапазоне давлений.

Сравнение диапазонов размеров

Размер клапана — еще один важный фактор, который следует учитывать.

Клапаны с плавающим шаром из нержавеющей стали:

Обычно применяются в:

Малых трубопроводах

Трубопроводах среднего диаметра

Общих промышленных применениях

Чаще всего встречаются в размерах до DN200

Шаровые краны с фиксированным седлом:

Подходят для:

Крупных промышленных трубопроводов

Транспортных систем

Трубопроводной инфраструктуры

Крупных технологических объектов

Обычно изготавливаются с диаметром более DN300 и даже больше

Сравнение затрат

Стоимость является важным фактором при закупке.

Шаровые краны с плавающим седлом из нержавеющей стали:

Преимущества включают:

Более низкие производственные затраты

Более простые технологические процессы

Более низкие затраты на монтаж

Более низкие затраты на техническое обслуживание в стандартных условиях эксплуатации

Эти краны обеспечивают превосходную стоимость для общепромышленных применений.

Шаровые краны с фиксированным шариком:

Причины более высокой стоимости:

Более сложная внутренняя конструкция

Дополнительные опорные детали

Более высокая точность обработки

Более массивная конструкция корпуса

Однако в жестких условиях эксплуатации более высокие начальные инвестиции обычно окупаются за счет повышенной надежности и более длительного срока службы.

Требования к техническому обслуживанию

Затраты на техническое обслуживание влияют на совокупную стоимость владения клапаном на протяжении всего его жизненного цикла.

Шаровые краны с плавающим шариком из нержавеющей стали:

Техническое обслуживание обычно несложно

Компактная конструкция упрощает демонтаж и замену седла и уплотнений

Ежедневное техническое обслуживание относительно недорого

Фиксированные шаровые краны:

Процедуры технического обслуживания более сложны из-за дополнительных компонентов

Однако износ седла значительно снижается, что увеличивает интервалы между техническими обслуживаниями

Для непрерывных промышленных операций это может снизить долгосрочные эксплуатационные расходы

Типичные промышленные применения

Идеальные области применения шаровых кранов с плавающим шаром из нержавеющей стали:

Системы водоснабжения

Химическая переработка

Системы отопления, вентиляции и кондиционирования воздуха (HVAC)

Фармацевтическое производство

Производство продуктов питания и напитков

Системы сжатого воздуха

Городское водоснабжение

Их компактные размеры и экономичность делают их пригодными для широкого спектра промышленных применений.

Идеальные области применения шаровых кранов с фиксированным седлом:

Нефте- и газопроводы

Транспортировка природного газа

Нефтехимические предприятия

Морские буровые платформы

Терминалы по приему СПГ

Высоконапорные технологические системы

Электростанции

Эти области применения требуют максимальной надежности в жестких условиях эксплуатации.

Какой кран выбрать?

Оптимальный выбор зависит от ваших условий эксплуатации, а не от простого предпочтения более современной конструкции.

Плавающие шаровые краны из нержавеющей стали обычно являются предпочтительным выбором, когда:

Давление находится в диапазоне среднего и низкого

Размеры трубопроводов относительно невелики

Бюджет ограничен

Важна простота обслуживания

Требуется общепромышленное применение

Фиксированные шаровые краны становятся лучшим решением, когда:

Рабочее давление чрезвычайно высокое

Диаметр трубопроводов большой

Требуется автоматизация

Крайне важна долгосрочная надежность

Непрерывная работа не допускает сбоев

Выбор подходящего крана в соответствии с фактическими требованиями системы помогает повысить эффективность и одновременно снизить затраты на обслуживание и стоимость жизненного цикла.

Распространенные заблуждения

Многие покупатели считают, что фиксированные шаровые краны всегда лучше, поскольку они используются в высокотехнологичных промышленных системах.

На самом деле, плавающие шаровые краны из нержавеющей стали по-прежнему остаются предпочтительным решением для тысяч промышленных применений, поскольку они обеспечивают превосходную герметичность, более низкую стоимость и более простое техническое обслуживание.

Аналогичным образом, выбор плавающих кранов для работы при сверхвысоком давлении с целью экономии средств может привести к увеличению затрат на техническое обслуживание и снижению надежности системы.

При правильном выборе клапана всегда следует учитывать давление, температуру, характеристики среды, размер трубопровода, частоту эксплуатации и бюджет.

Заключение

Плавающие и фиксированные шаровые краны из нержавеющей стали играют важную роль в промышленных системах регулирования расхода. Плавающие клапаны представляют собой простое, экономичное и эффективное решение для средне- и низконапорных применений, в то время как фиксированные шаровые краны обеспечивают превосходную стабильность, более низкий крутящий момент при управлении и более высокую надежность в крупных системах, работающих под высоким давлением.

Понимание конструктивных различий, давления, механизмов уплотнения, требований к техническому обслуживанию и сценариев применения позволяет инженерам и специалистам по закупкам принимать обоснованные решения, что повышает производительность системы и снижает долгосрочные эксплуатационные расходы.

Важнее не вопрос о том, какой клапан лучше, а какой клапан лучше подходит для вашего конкретного применения. Выбор подходящего клапана обеспечит более безопасную, эффективную и долговечную работу всей вашей трубопроводной системы.
