Распространенные типы шаровых кранов из нержавеющей стали и их применение
2026-06-01
Шариковые краны из нержавеющей стали являются одними из наиболее широко используемых устройств регулирования расхода в современных промышленных трубопроводных системах. Их долговечность, коррозионная стойкость и надежность уплотнения делают их пригодными для использования в таких сложных условиях, как нефтегазовая и химическая промышленность, водоочистка, пищевое производство, судостроение и системы отопления, вентиляции и кондиционирования воздуха. Знание различных типов шариковых кранов из нержавеющей стали и их конкретных областей применения имеет решающее значение для выбора эффективных, безопасных и долговечных клапанов.
В данной статье рассматриваются наиболее распространенные типы шаровых кранов из нержавеющей стали, принцип их работы, а также типичные области применения каждого типа в реальных промышленных условиях.
Введение в шаровые краны из нержавеющей стали
Шаровой кран из нержавеющей стали представляет собой кран с поворотом на четверть оборота, в котором для регулирования расхода жидкости используется вращающийся шарик с отверстием в центре. Когда центральное отверстие шарика совпадает с трубопроводом, жидкость может свободно протекать; после поворота на 90 градусов поток жидкости полностью перекрывается.
Использование нержавеющей стали (например, марки 304 или 316) обеспечивает превосходную коррозионную стойкость, устойчивость к высокому давлению и перепадам температуры. Это делает шаровые краны из нержавеющей стали пригодными как для общего назначения, так и для применения в условиях сильной коррозии.
Хотя основной принцип работы всех шаровых кранов из нержавеющей стали одинаков, их внутренняя конструкция, типы соединений и дизайн могут значительно различаться в зависимости от области применения.
1. Шаровые краны из нержавеющей стали с плавающим шаром
Плавающий шаровой кран — одна из наиболее распространенных конструкций арматуры в промышленных трубопроводных системах. Шарик в этом типе крана не закреплен неподвижно, а «плавает» между седлами. При подаче давления со стороны входа шарик прижимается к седлу на выходе, обеспечивая плотное уплотнение.
Основные характеристики:
Простая конструкция и экономичность.
Превосходные уплотнительные характеристики при среднем давлении.
Обычно используется в трубопроводах малого и среднего диаметра.
Простота эксплуатации, низкий крутящий момент.
Типичные области применения:
Плавающие шаровые краны из нержавеющей стали широко используются в:
Системах водоснабжения.
Легкой химической промышленности.
Системах сжатого воздуха.
Общих промышленных трубопроводах.
Благодаря своей простоте и надежности они обычно являются предпочтительным выбором для систем, не требующих работы при очень высоком давлении.
2. Шаровой кран из нержавеющей стали с осью
Шаровые краны с осью специально разработаны для трубопроводов высокого давления и большого диаметра. В отличие от шаровых кранов с плавающим шариком, шарик в кранах с осью механически закреплен с помощью осей в верхней и нижней частях, что снижает нагрузку на седло.
Основные характеристики:
Подходит для систем высокого давления и крупных трубопроводов
Меньший крутящий момент по сравнению с поплавковыми шаровыми кранами
Повышенная стабильность и герметичность в экстремальных условиях
Более длительный срок службы в суровых условиях
Типичные области применения:
Шаровые краны из нержавеющей стали с осью крепления часто используются в:
Трубопроводах для транспортировки нефти и газа
Нефтехимических заводах
Системах промышленных газов высокого давления
Морских и подводных работах
Эти краны тщательно спроектированы для обеспечения надежной работы под давлением и особенно подходят для трубопроводной инфраструктуры на большие расстояния.

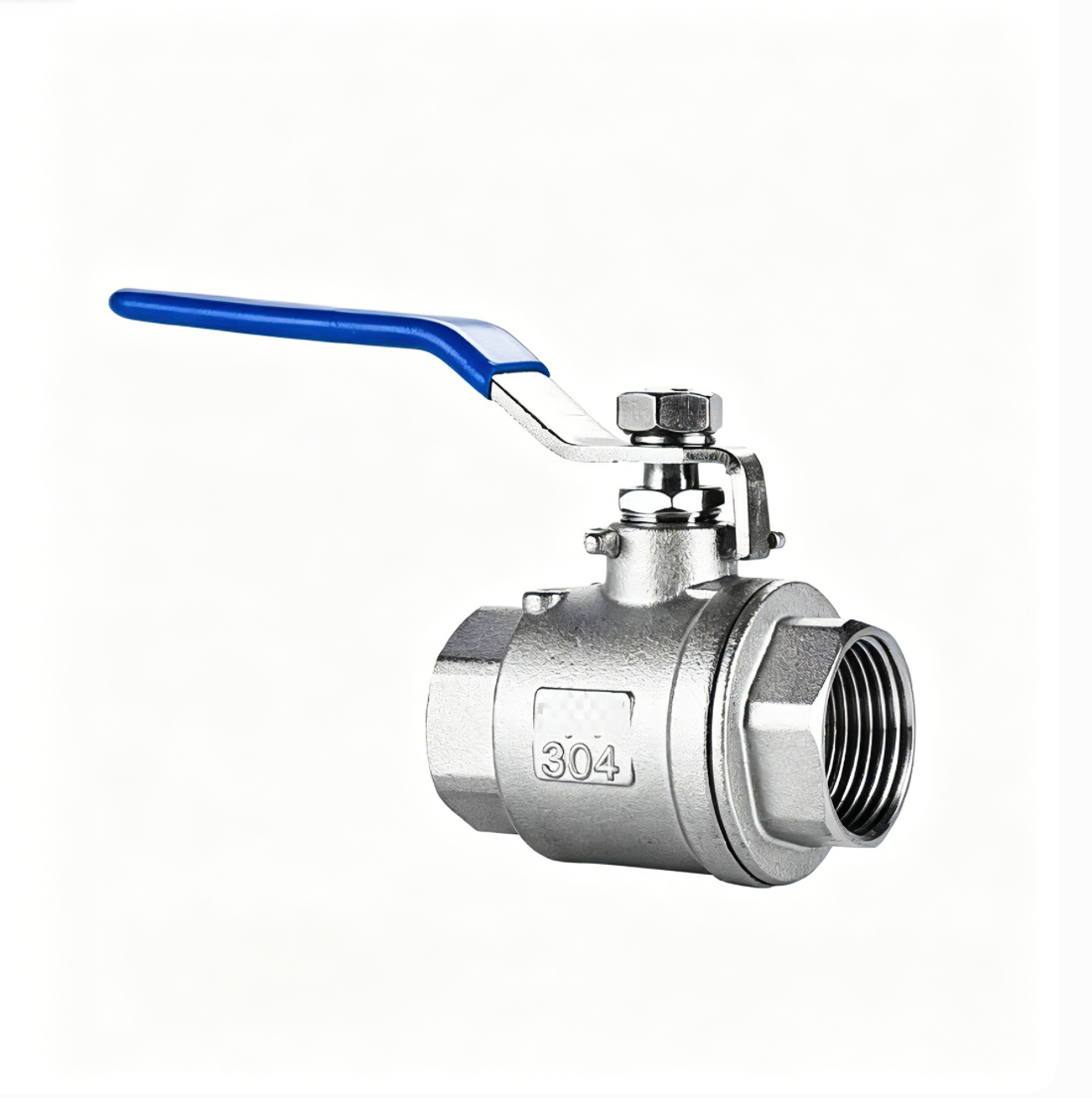

2. Двухсекционные шаровые краны из нержавеющей стали
Двухкомпонентный шаровой кран состоит из двух основных частей корпуса: одна предназначена для размещения шара, а другая — для соединения с трубопроводом. Такая конструкция широко используется благодаря оптимальному соотношению стоимости, долговечности и простоты обслуживания.
Основные характеристики:
Компактная и прочная конструкция
Средняя сложность обслуживания (требуется частичный демонтаж)
Подходит для общепромышленных целей
Более экономичен по сравнению с многокомпонентной конструкцией
Типичные области применения:
Системы водоснабжения
Системы отопления, вентиляции и кондиционирования воздуха
Обработка жидкостей в легкой промышленности
Системы орошения в сельском хозяйстве
Двухкомпонентный шаровой кран из нержавеющей стали является распространенным выбором для систем, допускающих периодическое техническое обслуживание, но не требующих частого полного демонтажа.

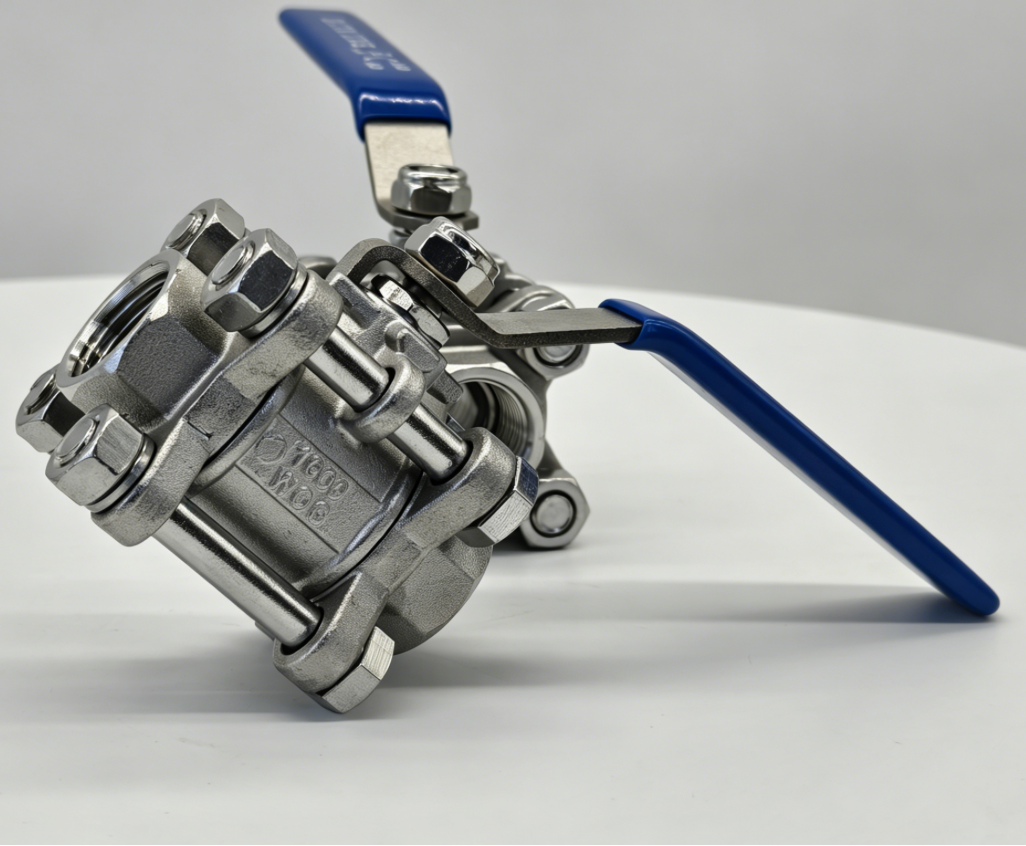

3. Трехкомпонентный шаровой кран из нержавеющей стали
Трехсекционный шаровой кран разработан специально для применения в условиях, требующих частой очистки или технического обслуживания. Корпус клапана состоит из трех отдельных частей, что позволяет демонтировать центральную часть, содержащую шарик, без отсоединения трубопровода.
Основные характеристики:
Простое техническое обслуживание без необходимости демонтажа трубопровода
Подходит для применения в санитарных или высокочистых системах
Высокая герметичность и длительный срок службы
Подходит для интеграции в системы автоматизации
Типичные области применения:
Производство продуктов питания и напитков
Фармацевтическое производство
Биотехнологические системы
Системы высокочистой воды
Благодаря конструкции, облегчающей техническое обслуживание, трехсекционные шаровые краны из нержавеющей стали пользуются большой популярностью в отраслях, где гигиена и технологическая целостность имеют решающее значение.
5. Шаровые краны из нержавеющей стали с полным проходом (полнопортовые)
Внутренний диаметр шарового крана с полным проходом соответствует диаметру трубопровода. Это обеспечивает беспрепятственное движение жидкости и минимальный перепад давления.
Основные характеристики:
Максимальная эффективность расхода
Минимальные потери давления
Подходит для трубопроводов, подлежащих промывке
Конструкция с немного большими размерами и весом
Типичные области применения:
Нефте- и газопроводы
Промышленные системы транспортировки жидкостей
Трубопроводы для транспортировки химикатов
Системы, требующие промывки
Полнопроходные шаровые краны из нержавеющей стали имеют решающее значение в отраслях, где приоритетными задачами являются поддержание эффективности расхода и снижение потерь энергии.
6. Шаровой кран из нержавеющей стали с суженным проходом
Внутренний диаметр прохода суженного крана меньше диаметра трубопровода. Хотя это слегка ограничивает расход, оно обеспечивает более компактное и экономичное решение.
Основные характеристики:
Компактная и легкая конструкция
Более низкая стоимость по сравнению с полнопроходными клапанами
Подходит для общих задач регулирования расхода
Незначительное падение давления в системе
Типичные области применения:
Системы водоподготовки
Системы отопления, вентиляции и кондиционирования воздуха
Общее промышленное регулирование расхода
Системы низкого и среднего давления
Шариковые клапаны из нержавеющей стали с суженным проходом широко используются в случаях, когда требования к максимальному расходу невысоки, но высоки требования к экономичности.

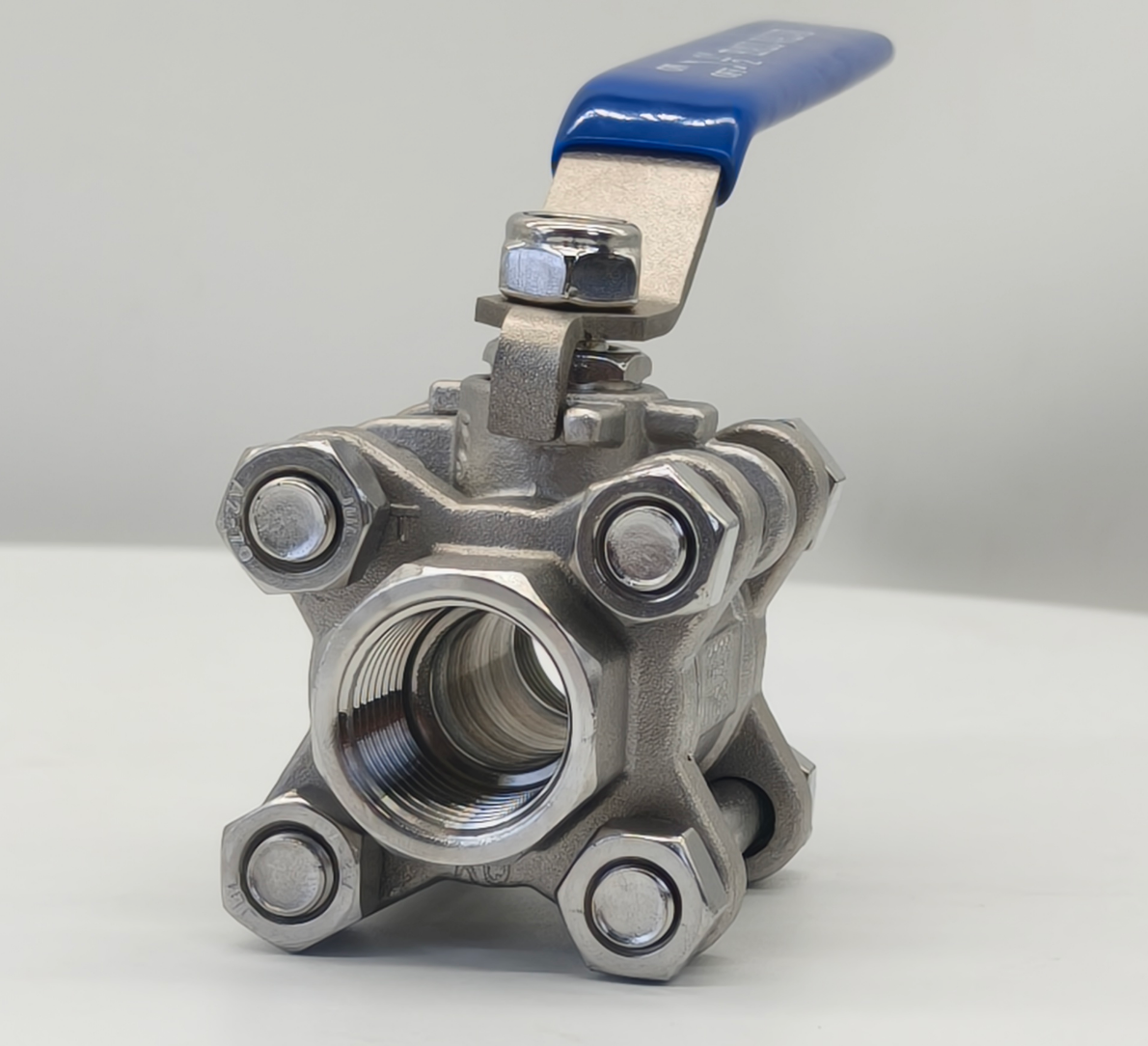

7. Шариковые клапаны из нержавеющей стали с резьбовым соединением
Резьбовые шаровые краны подключаются к трубопроводам с помощью внутренней или наружной резьбы. Они просты в монтаже и демонтаже, поэтому широко используются в небольших системах.
Основные характеристики:
Простота монтажа, не требуют сварки
Подходят для систем низкого и среднего давления
Компактная конструкция
Предлагаются в различных стандартных размерах.
Типичные области применения:
Трубопроводные системы в жилых домах
Небольшие промышленные установки
Приборные трубопроводы
Воздушные и водные системы
Резьбовые шаровые краны из нержавеющей стали являются идеальным выбором, когда гибкость и простота монтажа важнее, чем характеристики при экстремальных нагрузках.

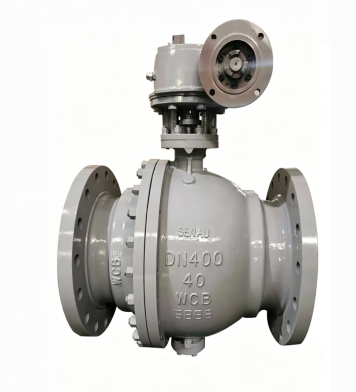

8. Фланцевые шаровые краны из нержавеющей стали
Фланцевые шаровые краны оснащены болтовым фланцевым соединением, обеспечивающим прочное и герметичное соединение. Они широко используются в крупных трубопроводах и промышленных системах.
Основные характеристики:
Высокопрочное соединение
Превосходные уплотнительные свойства
Подходит для трубопроводов большого диаметра
Простота замены и обслуживания
Типичные области применения:
Нефтехимические установки
Водоочистные сооружения
Системы электроэнергетики
Промышленные технологические трубопроводы
Фланцевые шаровые краны из нержавеющей стали являются предпочтительным выбором для систем, в которых безопасность и надежность имеют решающее значение при высоком давлении или большом расходе.

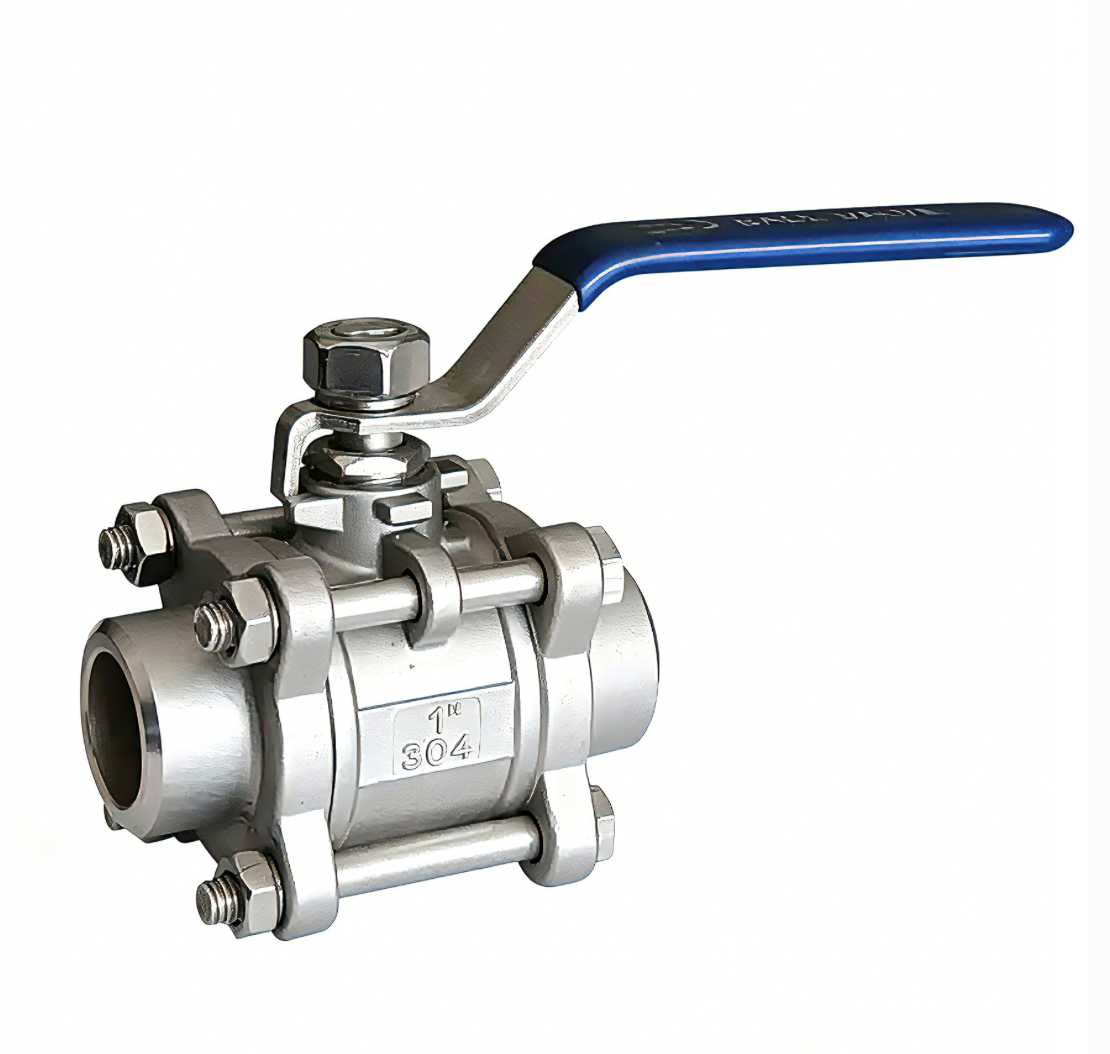

9. Сварные шаровые краны из нержавеющей стали
Сварные шаровые краны намертво привариваются к трубопроводу, обеспечивая герметичное и не требующее обслуживания соединение.
Основные характеристики:
Чрезвычайно прочное и долговечное соединение
Отсутствие риска внешних утечек
Подходит для подземных или труднодоступных трубопроводов
Для замены требуется разрезание
Типичные области применения:
Системы распределения газа
Подземные трубопроводы
Промышленные системы с высокими требованиями к безопасности
Долгосрочные инфраструктурные проекты
Эти краны следует выбирать в тех случаях, когда долгосрочная надежность важнее, чем необходимость частого технического обслуживания.
10. Шаровой кран из нержавеющей стали с V-образным отверстием
Шаровой кран с V-образным отверстием имеет V-образное отверстие на шаровом элементе, что позволяет осуществлять точное регулирование расхода, а не простое открытие/закрытие.
Основные характеристики:
Превосходная способность регулирования расхода
Подходит для дросселирующих применений
Высокая точность регулирования
Часто используется в сочетании с приводом
Типичные области применения:
Системы дозирования химикатов
Отрасль управления технологическими процессами
Целлюлозно-бумажная промышленность
Автоматизированные промышленные системы
V-образный шаровой кран из нержавеющей стали заполняет пробел между запорными и регулирующими клапанами, обеспечивая гибкость в сложных технологических процессах.
Как выбрать подходящий шаровой кран из нержавеющей стали
Выбор правильного типа клапана зависит от следующих факторов:
Требования к давлению и температуре
Тип жидкости (коррозионная, вязкая или чистая)
Требования к регулированию расхода (открытие/закрытие или регулировка)
Доступ для технического обслуживания
Бюджетные ограничения
Размер и конфигурация трубопровода
Например, клапаны с ушными осинами идеально подходят для трубопроводов высокого давления, а трехсекционные клапаны — для фармацевтических производственных линий, требующих частой очистки.
Заключение
Клапаны из нержавеющей стали являются ключевыми компонентами современных систем управления потоками жидкостей, отличаясь надежностью, долговечностью и универсальностью применения в различных отраслях. От плавающих и ушных конструкций до конфигураций с полным проходом, фланцевых и V-образных портов — каждый тип разработан с учетом конкретных условий эксплуатации и требований к работе.
Знание различных типов шаровых кранов из нержавеющей стали и их применения позволяет инженерам, специалистам по закупкам и проектировщикам систем принимать обоснованные решения, что повышает эффективность систем, снижает затраты на техническое обслуживание и обеспечивает долгосрочную работоспособность.
Будь то тяжелая промышленность или высокоточные санитарные системы, шаровые краны из нержавеющей стали по-прежнему остаются основой безопасных и эффективных систем регулирования потока во всем мире.
