Подходят ли шаровые краны из нержавеющей стали для работы в условиях высокого давления?

В промышленных системах управления потоками жидкости выбор клапанов напрямую влияет на безопасность, эффективность и долговременную стабильность работы. Среди множества типов клапанов, представленных на рынке, шаровые клапаны из нержавеющей стали широко используются в таких отраслях, как нефтегазовая, химическая, энергетическая, водоочистная и судостроение.

Один из наиболее часто задаваемых технических вопросов инженерами и отделами закупок: подходят ли шаровые клапаны из нержавеющей стали для работы в условиях высокого давления?

Вкратце, ответ — да. Если они спроектированы, изготовлены и выбраны в соответствии с условиями эксплуатации, шаровые клапаны из нержавеющей стали идеально подходят для работы в условиях высокого давления. Однако не все шаровые клапаны работают одинаково; их характеристики под давлением зависят от множества инженерных факторов.

В данной статье представлен всесторонний технический и практический анализ характеристик шаровых клапанов из нержавеющей стали в условиях высокого давления, включая конструкцию, материалы, номинальные давления, ограничения, рекомендации по выбору и промышленное применение.

1. Понимание работы шаровых кранов из нержавеющей стали

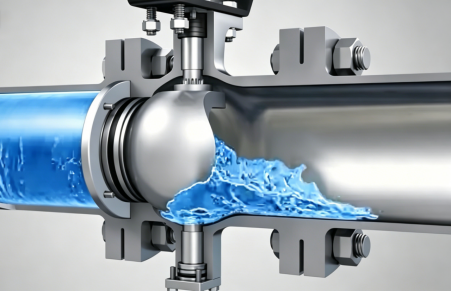

Шаровой кран из нержавеющей стали — это поворотный кран на четверть оборота, использующий полый перфорированный вращающийся шар для регулирования расхода жидкостей или газов. При повороте рукоятки на 90 градусов шар вращается, обеспечивая либо полный поток, либо полное перекрытие прохода.

Основные компоненты включают:
Корпус клапана (нержавеющая сталь 304 или 316)
Шар (полированная нержавеющая сталь)
Седло (PTFE, RPTFE или металлический материал седла)
Сухие уплотнения и система обжатия
Привод или ручная рукоятка

Благодаря своей простой конструкции и высокой герметичности шаровые клапаны из нержавеющей стали стали одними из наиболее широко используемых задвижек в современной промышленности.

2. Почему нержавеющая сталь является предпочтительным выбором для применения в условиях высокого давления

Выбор материала является одним из наиболее важных факторов, определяющих способность клапана выдерживать условия высокого давления.

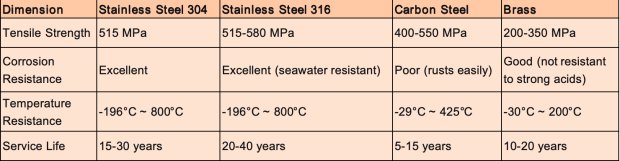

Нержавеющая сталь, особенно такие марки, как 304 и 316, обладает следующими преимуществами:

2.1 Высокая механическая прочность
Нержавеющая сталь обладает превосходной прочностью на растяжение и пределом текучести, что позволяет ей выдерживать внутреннее давление без деформации.

2.2 Коррозионная стойкость
В системах высокого давления часто используются коррозионно-активные жидкости (например, химические среды, морская вода, пар). Нержавеющая сталь обладает чрезвычайно высокой коррозионной стойкостью, предотвращая утечки и разрушение конструкции.

2.3 Температурная стабильность
Системы высокого давления обычно работают при высоких температурах. Нержавеющая сталь сохраняет свою механическую целостность под воздействием термических нагрузок.

2.4 Длительный срок службы По сравнению с латунными или углеродистыми стальными клапанами, шаровые клапаны из нержавеющей стали имеют более длительный срок службы в агрессивных средах.

3. Номинальное давление шаровых клапанов из нержавеющей стали
Пригодность шарового клапана из нержавеющей стали для систем высокого давления во многом зависит от его номинального давления.

Распространенные номинальные давления включают:
PN16 / PN25 / PN40 (метрический стандарт)
150/300/600/800/1500/2500 (стандарт ASME)

3.1 Типичная грузоподъемность
Шаровой клапан из нержавеющей стали марки 150: подходит для систем низкого и среднего давления
Шаровой клапан из нержавеющей стали марки 300: подходит для систем среднего и высокого давления
Шаровой клапан марки 600 и выше: предназначен для систем высокого давления и критически важных промышленных систем
В зависимости от конструкции и конфигурации, хорошо спроектированный шаровой клапан из нержавеющей стали высокого давления может выдерживать давление, превышающее 4000 PSI.

4. Факторы конструкции, влияющие на работу при высоком давлении
Даже если клапан изготовлен из нержавеющей стали, его конструкция определяет его безопасную работу при высоком давлении.

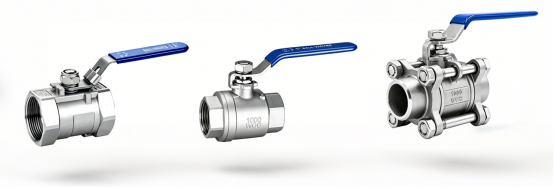

4.1 Цельнолитые, двухкомпонентные и трехкомпонентные конструкции

Цельнолитой шаровой клапан: Компактная конструкция, но неудобное обслуживание.

Двухкомпонентный шаровой клапан: Сбалансированная конструкция, подходит для средних давлений.

Трехкомпонентный шаровой клапан: Наилучшим образом подходит для систем высокого давления благодаря простоте обслуживания и более прочной конструкции.

Среди них трехкомпонентный шаровой клапан из нержавеющей стали широко используется в трубопроводах высокого давления, поскольку позволяет проводить внутреннее обслуживание без разборки всего корпуса клапана.

4.2 Полнопроходные и уменьшенные по диаметру

Полнопроходные шаровые краны из нержавеющей стали: обеспечивают беспрепятственный поток и снижают потери давления.

Уменьшенные по диаметру клапаны: более компактны, но вызывают падение давления.

В системах высокого давления, как правило, предпочтительнее использовать полнопроходные конструкции для минимизации турбулентности и концентрации напряжений.

4.3 Выбор материала седла

В условиях высокого давления седло имеет решающее значение.

Распространенные материалы включают:
ПТФЭ (стандартная химическая стойкость)
РПТФЭ (ПТФЭ, армированный под высоким давлением)
ПИКЭ (высокотемпературный и устойчивый к давлению)
Металлические кольца седла (подходят для экстремальных условий давления и температуры)
Стальные шаровые краны для применения в системах высокого давления обычно требуют усиленных или металлических седл для обеспечения герметичности.

4.4 Шток и взрывозащищенная конструкция
Работы под высоким давлением создают значительные осевые силы на штоке. Высококачественные шаровые краны из нержавеющей стали должны обладать следующими характеристиками:
Взрывозащищенная конструкция штока
Усиленная система уплотнения
Двойная уплотнительная конструкция
Эти особенности предотвращают опасное выталкивание штока в условиях экстремального давления.

5. Преимущества шаровых кранов из нержавеющей стали в системах высокого давления

При правильном выборе шаровые краны из нержавеющей стали обладают рядом ключевых преимуществ в условиях высокого давления:

5.1 Надежное перекрытие
Механизм уплотнения седла шара обеспечивает герметичность даже при экстремальных перепадах давления.

5.2 Низкий крутящий момент при работе
Несмотря на высокое внутреннее давление шарового крана, его крутящий момент при работе относительно низок, что упрощает автоматизацию.

5.3 Быстрое срабатывание
Поворот на четверть оборота позволяет быстро перекрывать трубопроводы высокого давления, что крайне важно в аварийных ситуациях.

5.4 Минимальное падение давления
Особенно в конструкциях полнопроходных шаровых кранов из нержавеющей стали сопротивление потоку чрезвычайно низкое.

5.5 Высокая совместимость
Подходят для газов, жидкостей, пара и агрессивных сред в системах высокого давления.

6. Ограничения при работе под высоким давлением
Хотя шаровые клапаны из нержавеющей стали хорошо работают под давлением, необходимо учитывать некоторые ограничения:

6.1 Износ седла при экстремальных давлениях
Мягкий материал седла может деформироваться со временем в условиях высокого давления.

6.2 Кавитация и эрозия
В условиях дросселирования жидкости под высоким давлением могут повредить внутренние компоненты.

6.3 Стоимость
Шаровые клапаны из нержавеющей стали высокого давления, особенно класса 600 и выше, стоят дороже из-за более высоких требований к материалам и обработке.

6.4 Ограничения по размерам
Клапаны большого диаметра, используемые под сверхвысоким давлением, требуют специальной инженерной разработки и могут не подходить для стандартных конструкций.

7. Промышленное применение шаровых клапанов высокого давления из нержавеющей стали
Шаровые клапаны из нержавеющей стали широко используются в различных отраслях промышленности, работающих с высоким давлением:

7.1 Нефтегазовая промышленность
Используются в системах бурения, трубопроводном транспорте и процессах переработки нефти.

7.2 Химическая промышленность
Способны безопасно работать с коррозионными химическими жидкостями и химическими веществами под высоким давлением.

7.3 Энергетика
Используются в паропроводах, котельных системах и вспомогательных системах турбин.

7.4 Морская техника
Применяются в балластных системах, топливных системах и системах очистки морской воды.

7.5 Гидравлические системы
Имеют решающее значение в гидравлических системах управления высокого давления, требующих точного закрытия.

8. Как выбрать подходящий шаровой клапан высокого давления из нержавеющей стали
Выбор подходящего клапана требует оценки нескольких параметров:

8.1 Требования к давлению и температуре
Класс клапана должен соответствовать давлению в системе.

8.2 Тип рабочей среды
Учитывайте, является ли среда коррозионной, абразивной или высокотемпературной.

8.3 Требования к размеру и расходу клапана
Для более крупных систем могут потребоваться шаровые клапаны из нержавеющей стали с полным проходным сечением.

8.4 Материал седла и уплотнения
Выбирайте материалы, исходя из химической совместимости и устойчивости к давлению.

8.5 Стандарты сертификации
Проверьте соответствие таким стандартам, как API 6D, ISO 5211 и ASME B16.34.

9. Рекомендации по техническому обслуживанию систем высокого давления
Правильное техническое обслуживание может продлить срок службы клапана и обеспечить безопасную эксплуатацию:
Регулярно осматривайте уплотнительные поверхности
Проверяйте герметичность сальникового уплотнения штока
Контролируйте скорость утечки
Регулярно проводите испытания крутящего момента на приводном клапане
Избегайте работы всухую при экстремальных циклах давления
Хорошо обслуживаемые шаровые клапаны из нержавеющей стали могут надежно работать в течение многих лет даже в суровых условиях.

Заключение
Итак, подходят ли шаровые клапаны из нержавеющей стали для работы в условиях высокого давления?

Ответ однозначно положительный, при условии, что клапан правильно спроектирован, имеет соответствующие номинальные характеристики и выбран в соответствии с требованиями системы. Благодаря своей превосходной механической прочности, коррозионной стойкости и герметичности, шаровые клапаны из нержавеющей стали остаются одним из самых надежных решений для управления потоками жидкостей под высоким давлением в промышленности.

Однако инженеры должны тщательно учитывать номинальные значения давления, материалы седла, конструкцию и условия эксплуатации, чтобы обеспечить безопасную и долгосрочную работу.

В современных промышленных системах высококачественные шаровые клапаны из нержавеющей стали не только подходят для работы в условиях высокого давления, но и часто являются предпочтительным выбором для ответственных применений, где безопасность и производительность не могут быть скомпрометированы.
